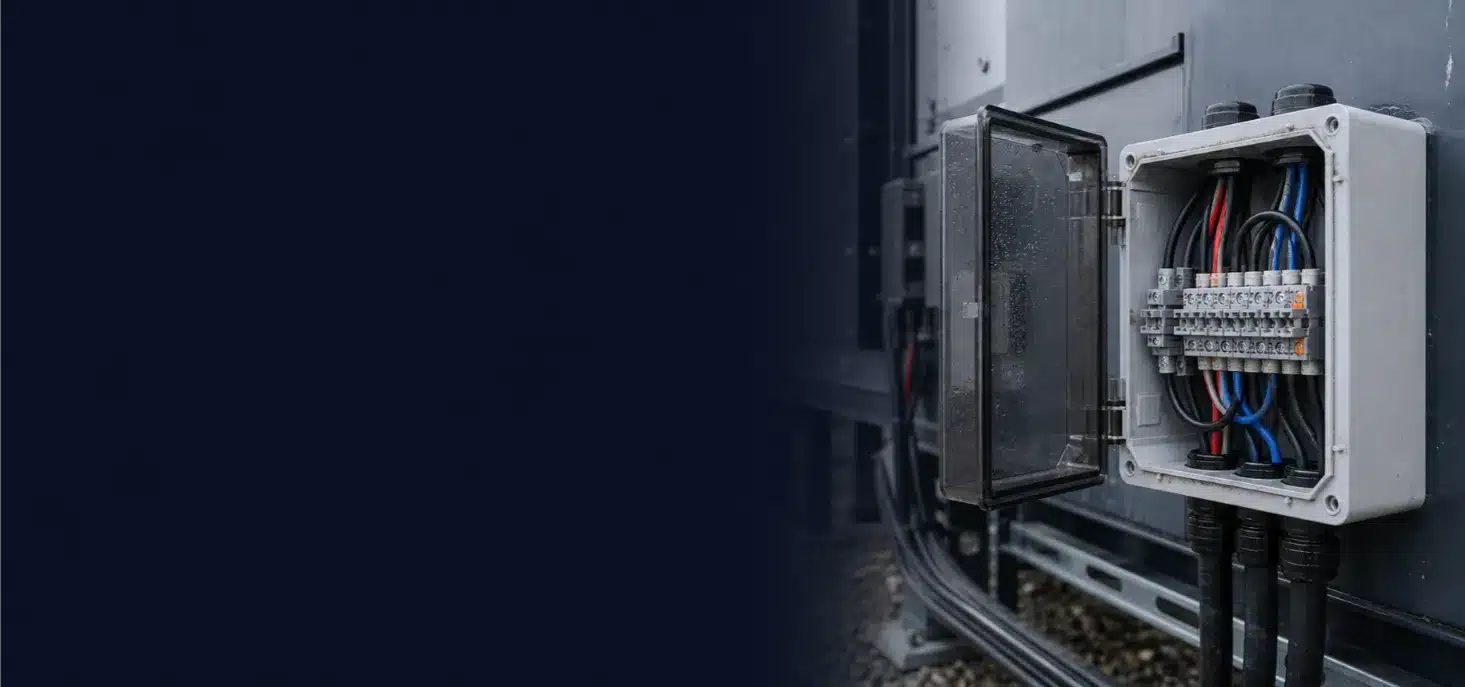

Cajas de conexiones IP68 para cableado exterior protegido
Diseñado para ayudar a mantener las conexiones eléctricas selladas, organizadas y accesibles en instalaciones industriales y al aire libre con condiciones exigentes.
- Opciones de protección IP68 para cableado expuesto al agua, al polvo y a la humedad
- El diseño de la tapa abatible permite realizar fácilmente la inspección, el mantenimiento y la sustitución de los cables
- Disponible en varias configuraciones de polos y terminales
- Admite esquemas de cableado de dos vías, de tres vías y con varios cables
- Materiales resistentes para carcasas, adecuados para entornos exteriores e industriales
- Se ofrecen diseños personalizados de terminales, opciones de entrada de cables, personalización con la marca y embalaje
- Asistencia con las muestras y ayuda técnica personalizada para tu proyecto
×
Solicita un presupuesto para una caja de derivación
Cuéntanos cuáles son tus necesidades en cuanto al cableado y la carcasa
¿Qué es un Resistente al agua ¿Caja de conexiones?
Una caja de conexiones estanca es una carcasa protectora diseñada para albergar conexiones eléctricas y cables, al tiempo que ofrece protección con clasificación IP contra el polvo, la humedad, la lluvia y la entrada de agua.
Las cajas de conexiones estancas de pvlinktech se utilizan habitualmente para conectar, prolongar o modificar circuitos eléctricos en entornos en los que las conexiones de cable normales pueden quedar expuestas al agua, al polvo, a las salpicaduras, a la humedad o a las condiciones climáticas exteriores.
Su principal finalidad es proteger las conexiones eléctricas frente a los riesgos ambientales. Cuando se cortan y vuelven a conectar los cables para alargar o modificar la instalación, la zona de unión puede quedar expuesta si no se protege adecuadamente. Una caja de conexiones estanca ayuda a mantener protegidos los terminales y el cableado dentro de una carcasa sellada.
Estas cajas de conexiones también ofrecen protección mecánica. Los puntos de entrada de cables sellados ayudan a evitar que los cables se suelten o resulten dañados por fuerzas externas, lo que garantiza que las conexiones se mantengan seguras y estables durante un uso prolongado.
Para la iluminación exterior, el cableado solar, la alimentación eléctrica de jardines, los sistemas de baja tensión, las aplicaciones náuticas y las instalaciones industriales, una caja de conexiones bien sellada es un componente esencial para lograr conexiones eléctricas más seguras y fiables.
Ventajas de pvlinktech:
Un diseño de sellado fiable, materiales resistentes, un espacio práctico para el cableado y soluciones de conectores personalizables que se adaptan a los distintos requisitos de cada proyecto.
Caja de conexiones estanca Guía para elegir la talla
El tamaño adecuado de la caja proporciona a tu cableado el espacio suficiente para los terminales, el doblez de los cables, las piezas de sellado y el mantenimiento futuro. Utiliza esta guía como punto de partida práctico antes de elegir un modelo de caja de pvlinktech.
Cableado compacto
Cajas pequeñas
Aprox. 100 x 100 x 50 mm
- Apto para 2-4 conexiones simples de cable
- Útil para tiras de LED, sensores y pequeños dispositivos para exteriores
- Ideal cuando el espacio para la instalación es limitado
- Recomendado para tramos cortos de cable y circuitos de baja potencia
Proyectos generales
Cajas medianas
Aprox. 150 x 150 x 80 mm
- Apto para conexiones de 6 a 8 cables o para múltiples entradas de cable
- Ideal para centros de iluminación de jardín y puntos de control en exteriores
- Ofrece más espacio para las regletas de bornes y los prensaestopas
- Una opción equilibrada para muchos proyectos de cableado estanco
Diseños para uso intensivo
Cajas grandes
Aprox. 200 x 200 x 100 mm
- Adecuado para esquemas de cableado complejos con más de 10 conexiones
- Ideal para puntos de distribución principales y equipos industriales
- Permite un tendido más ordenado de los cables y facilita el acceso para el mantenimiento
- Recomendado cuando pueda ser necesaria una ampliación futura
Consejo de pvlinktech: Deja siempre un poco de espacio libre en el interior, en lugar de elegir la caja más pequeña posible. Un espacio adecuado facilita la instalación y ayuda a reducir la presión sobre los terminales, las juntas y los prensa-cabos.
Caja de conexiones estanca de la serie EW-M2068S
N.º de modelo: EW-M2068S-2T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-3T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-4TA
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-4TB
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-5T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-6T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
Producto Lista
Elige una caja de conexiones estanca de pvlinktech adecuada según tu esquema de cableado, los requisitos de entrada de cables y el entorno de instalación.
| N.º de artículo. | Dimensiones externas (mm) | Dimensión interior (mm) | Índice de resistencia al agua | Puntos de entrada de cables | Prensasestopas compatibles |
|---|---|---|---|---|---|
| EW-M2068-2T | 131 × 68 × 37 mm | 72 × 45 × 27,5 mm | 2 formas | 2*M20, 5-9 mm, 9-12 mm | |
| EW-M2068-3T | 131 × 80 × 37 mm | 72 × 45 × 27,5 mm | 3 formas | 2*M20, 5-9 mm, 9-12 mm 1*M16, 3,5-7 mm, 7-10 mm |
|
| EW-M2068-4TA | 131 × 80 × 37 mm | 72 × 45 × 27,5 mm | 4 formas | 2*M20, 5-9 mm, 9-12 mm 2*M16, 3,5-7 mm, 7-10 mm |
|
| EW-M2068-4TB | 131 × 95 × 37 mm | 72 × 45 × 27,5 mm | 4 formas | 2*M20, 5-9 mm, 9-12 mm 2*M16, 3,5-7 mm, 7-10 mm |
|
| EW-M2068-5T | 131 × 95 × 37 mm | 72 × 45 × 27,5 mm | 5 formas | 2*M20, 5-9 mm, 9-12 mm 3*M16, 3,5-7 mm, 7-10 mm |
|
| EW-M2068-6T | 131 × 95 × 37 mm | 72 × 45 × 27,5 mm | 5 formas | 2*M20, 5-9 mm, 9-12 mm 4*M16, 3,5-7 mm, 7-10 mm |
|
| EW-M2068S-2T | 135 × 66 × 42 mm | 71 × 47 × 32 mm | 2 formas | 2*M25, 5-9 mm, 9-12 mm; 10-14 mm | |
| EW-M2068S-3T | 135 × 81 × 42 mm | 71 × 47 × 32 mm | 3 formas | 2*M25, 5-9 mm, 9-12 mm; 10-14 mm 1*M20, 5-9 mm, 9-12 mm |
|
| EW-M2068S-4TA | 135 × 81 × 42 mm | 71 × 47 × 32 mm | 4 formas | 2*M25, 5-9 mm, 9-12 mm; 10-14 mm 2*M20, 5-9 mm, 9-12 mm |
|
| EW-M2068S-4 TB | 135 × 96 × 42 mm | 71 × 47 × 32 mm | 4 formas | 2*M25, 5-9 mm, 9-12 mm; 10-14 mm 2*M20, 5-9 mm, 9-12 mm |
|
| EW-M2068S-5T | 135 × 96 × 42 mm | 71 × 47 × 32 mm | 5 formas | 2*M25, 5-9 mm, 9-12 mm; 10-14 mm 3*M20, 5-9 mm, 9-12 mm |
|
| EW-M2068S-6T | 135 × 96 × 42 mm | 71 × 47 × 32 mm | 6 formas | 2*M25, 5-9 mm, 9-12 mm; 10-14 mm 4*M20, 5-9 mm, 9-12 mm |
|
| EW-M2068L-3T | 138 × 95 × 42 mm | 71 × 56 × 42 mm | 3 formas | 3*M25, 5-9 mm, 9-12 mm; 10-14 mm | |
| EW-M2068L-3Y | 123 × 82 × 42 mm | 71 × 56 × 42 mm | 3 formas | 3*M25, 5-9 mm, 9-12 mm; 10-14 mm | |
| EW-M2068L-4H | 123 × 82 × 42 mm | 71 × 56 × 42 mm | 4 formas | 4*M25, 5-9 mm, 9-12 mm; 10-14 mm | |
| EW-M2068XL-0T | 105 × 93 × 56 mm | 106,7 × 72,7 × 37 mm | Caja sin agujeros | Número de prensaestopas personalizable | |
| EW-M2068XL-4T | 129 × 119 × 56 mm | 106,7 × 72,7 × 37 mm | 4 formas | 4*M20, 5-9 mm, 9-12 mm | |
| EW-M2068L-10T | 163 × 129 × 56 mm | 106,7 × 72,7 × 37 mm | 10 formas | 10*M20, 5-9 mm, 9-12 mm |
Nota: Las dimensiones, las combinaciones de prensaestopas y los puntos de entrada pueden adaptarse según los requisitos del proyecto. Ponte en contacto con pvlinktech para obtener asistencia en materia de OEM, ODM y suministro a granel.
Caja de conexiones estanca de la serie EW-M2068S
N.º de modelo: EW-M2068S-2T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-3T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-4TA
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-4TB
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-5T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068S-6T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
Caja de conexiones estanca de la serie EW-M2068L
N.º de modelo: EW-M2068L-3T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068L-3Y
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068L-4H
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M25: 5-9 mm, 9-12 mm y 10-14 mm M20: 5-9 mm y 9-12 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
Caja de conexiones estanca de la serie EW-M2068XL
N.º de modelo: EW-M2068XL-0T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M20: 5-9 mm y 9-12 mm M16: 3,5-7 mm y 7-10 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068XL-4T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M20: 5-9 mm y 9-12 mm M16: 3,5-7 mm y 7-10 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
N.º de modelo: EW-M2068XL-10T
| CONECTOR RESISTENTE AL AGUA IP68 | |||
|---|---|---|---|
| Características técnicas principales | |||
| Tensión nominal | 450 V | Dimensiones | 125 x 70 x 39 mm |
| Corriente nominal | 41A | Clasificación IP | IP68 |
| Compatibilidad con cables | 0,5-6,0 mm² | Material | PA66 |
| Diámetro del cable | M20: 5-9 mm y 9-12 mm M16: 3,5-7 mm y 7-10 mm | Rango de temperatura | De -40 °C a 105 °C |
| Certificaciones | CE/TÜV/ROHS/SAA | ||
Cómo elegir el adecuado Caja de conexiones estanca
La elección de una caja de conexiones no se reduce únicamente a sus dimensiones exteriores. Para garantizar una instalación fiable, es necesario adaptar el espacio interior de la caja, el grado de protección IP, la disposición de las entradas de cable y el método de montaje al entorno concreto del proyecto.
1
Comprobar el espacio de cableado
- Comprueba el número de conexiones de cables que hay dentro de la caja
- Deja espacio suficiente para los terminales y para que el cable pueda doblarse
- Reserva espacio adicional para futuros trabajos de mantenimiento o actualizaciones
2
Partido la clasificación IP
- Utiliza una protección mayor en lugares al aire libre y expuestos a la intemperie
- Ten en cuenta la lluvia, las salpicaduras, el polvo, la humedad y las inundaciones temporales
- Elige IP68 cuando se requiera un rendimiento de estanqueidad a largo plazo
3
Plan Entradas de cables
- Cuenta los cables de entrada y salida antes de elegir un modelo
- Elige el tamaño adecuado de prensaestopas para cada diámetro de cable
- Mantén el tendido de cables ordenado para reducir la fuerza de tracción en las conexiones
4
Seleccionar Método de instalación
- Soporte de pared para equipos eléctricos fijos
- Instalación a nivel del suelo o enterrada para el cableado de jardines y zonas ajardinadas
- Zonas de fácil acceso para la inspección y el mantenimiento
Sugerencia de pvlinktech: Antes de realizar el pedido, indícanos el diámetro del cable, la dirección del cableado, el entorno de instalación y el tipo de montaje que prefieras. Nuestro equipo te ayudará a elegir la configuración adecuada para una caja de conexiones estanca.
Caja de conexiones estanca Aplicaciones
Sistemas de iluminación exterior
Alumbrado público, iluminación paisajística, sistemas de seguridad, instalaciones LED y proyectos de iluminación arquitectónica que requieran conexiones eléctricas resistentes a la intemperie.
Equipos industriales
Automatización industrial, cableado de máquinas, conexiones de cuadros de control, obras de construcción y aplicaciones de distribución eléctrica industrial en exteriores.
Infraestructura de transporte
Semáforos, sistemas de túneles, equipos de monitorización y proyectos de infraestructura viaria que requieran una protección eléctrica fiable e impermeable.
Aplicaciones marítimas
Cableado de embarcaciones, instalaciones en muelles, instalaciones portuarias y conexiones de equipos expuestas a altos niveles de humedad, corrosión salina y condiciones exteriores.
Sistemas de energía solar
Conexiones fotovoltaicas, cajas de conexión solar, equipos de energía renovable e instalaciones solares al aire libre que requieran protección contra la intemperie a largo plazo.
Maquinaria agrícola
Sistemas de riego automático, controles de bombas, iluminación de invernaderos, cableado de válvulas y conexiones de maquinaria agrícola en entornos agrícolas al aire libre.
Personalizado Caja de conexiones eléctricas Soluciones
Cuéntenos cuál es su aplicación y cuáles son sus requisitos detallados, y el equipo de pvlinktech le ayudará a convertir sus ideas en soluciones prácticas de conectores estancos.
Podemos personalizar:
- Dimensiones y formas de las cajas
- Número y tamaño de las entradas de cable
- Configuraciones de los bloques de bornes
- Colores y materiales de las viviendas
- Diseños de soportes de montaje
- Requisitos medioambientales especiales
- Opciones de marca blanca
Por qué utiliza pvlinktech Material PA66 para armarios eléctricos
La elección del material es fundamental cuando se instala una caja de conexiones en el exterior, bajo tierra o en un entorno eléctrico exigente. El PA66 ayuda a pvlinktech a fabricar cajas con una resistencia estable, un buen aislamiento y una protección a largo plazo.
Diseñado para Protección eléctrica estanca
- Resistencia fiable de la carcasa ayuda a que la caja resista los golpes, la presión y el desgaste diario de la instalación.
- Rendimiento impermeable estable es compatible con entradas de cable selladas, juntas y protección con clasificación IP.
- Propiedades de aislamiento eléctrico ayudan a proteger las conexiones eléctricas en el interior de los sistemas de baja tensión y en exteriores.
- Resistencia a la humedad y a la corrosión Esto hace que el PA66 sea adecuado para la iluminación de jardines, el cableado solar, los equipos industriales y los proyectos eléctricos al aire libre.
Enfoque sobre los materiales de pvlinktech: Nuestras cajas de conexiones están diseñadas para ofrecer un equilibrio entre durabilidad, rendimiento de estanqueidad, facilidad de instalación y protección estable para su uso en proyectos reales.
Material
Plástico técnico PA66
Solicitud
Cableado para exteriores e industrial
Objetivo de protección
Resistente al agua, al polvo y con aislamiento
¿De qué materiales está hecho un Caja de conexiones estanca ¿Es fiable?
Una caja de conexiones estanca es mucho más que una simple carcasa de plástico. Todas sus piezas, desde la carcasa hasta el anillo de sellado y el prensaestopas, actúan de forma conjunta para proteger las conexiones eléctricas de la humedad, el polvo, la tracción y la exposición al aire libre.
Vivienda básica: Plástico técnico PA66
pvlinktech suele utilizar PA66 para las cajas eléctricas estancas, ya que ofrece un excelente equilibrio entre resistencia mecánica, aislamiento, resistencia a la humedad y estabilidad a largo plazo para aplicaciones de cableado en exteriores.
Sistema de sellado
Las juntas, los anillos de silicona y los sellos para entradas de cables ayudan a sellar el hueco entre el cable y la caja. Una buena estructura de sellado es esencial para garantizar una protección estable conforme a la clasificación IP.
Accesorios de conexión
Las regletas de bornes, los tornillos, las tuercas de bloqueo y los prensaestopas ayudan a mantener el cableado seguro, ordenado y protegido durante la instalación y el uso a largo plazo.
Opciones de materiales para distintos proyectos
- PA66: duradero, aislante, resistente a la humedad, apto para la mayoría de las cajas de derivación estancas.
- Caucho de silicona: rendimiento de estanqueidad flexible para las entradas de cables y las juntas de las tapas.
- Material del PC: Resulta útil cuando se requiere transparencia o una elevada resistencia a los impactos.
- Accesorios metálicos: mejora la resistencia de la fijación y la estabilidad de la instalación.
Tapa de sellado
Protege la zona del cableado interno y comprime la junta cuando se cierra la caja.
Presellón
Sujeta el punto de entrada del cable y ayuda a reducir la entrada de agua y polvo, así como el movimiento del cable.
Anillo de silicona
Mejora el sellado alrededor del cable y garantiza una estanqueidad fiable.
Bloque de bornes
Mantiene los conductores eléctricos ordenados, fijos y más fáciles de inspeccionar durante el mantenimiento.
Cajas de conexiones estancas: preguntas frecuentes
Respuestas claras que te ayudarán a elegir la caja de conexiones IP68 adecuada para tu proyecto de cableado.
¿Para qué sirven las cajas de conexiones estancas?
Las cajas de conexiones estancas protegen las conexiones de los cables eléctricos, los terminales y los empalmes del polvo, la humedad, la lluvia y las tensiones mecánicas. Se utilizan habitualmente en iluminación exterior, cableado solar, equipos marítimos, sistemas agrícolas e instalaciones industriales.
¿Qué significa que una caja de conexiones tenga la clasificación IP68?
La clasificación IP68 indica un alto nivel de protección contra la entrada de polvo y agua en las condiciones de ensayo aplicables. La protección real depende de la selección correcta del prensaestopas, de un apriete seguro, de que las juntas estén en buen estado y de una instalación adecuada. Por favor, compruebe la clasificación y las condiciones de ensayo del modelo seleccionado.
¿Son adecuadas las cajas de conexiones estancas para instalaciones solares?
Sí. Las cajas de conexiones estancas pueden proteger las conexiones de los cables en instalaciones solares al aire libre siempre que el modelo elegido cumpla con el índice de protección IP requerido, el tamaño del cable, la tensión, la corriente y las condiciones ambientales.
¿Cómo elijo el tamaño adecuado para una caja de conexiones estanca?
Elige en función del número de conexiones, el espacio disponible en el bloque de bornes, el radio de curvatura del cable, las posiciones de entrada de cables y el espacio necesario para la instalación y el mantenimiento. Una caja con suficiente espacio interior garantiza un cableado y un sellado más fiables.
¿Cómo elijo el tamaño adecuado del prensaestopas?
Elige el prensaestopas en función del diámetro exterior del cable, y no solo del tamaño del conductor. El prensaestopas debe sujetar firmemente la cubierta del cable para aliviar la tensión y mantener el nivel de protección contra la entrada de elementos ajeno previsto.
¿Cuál es la diferencia entre las cajas de derivación de 2 vías, de 3 vías y multivía?
El número de vías se refiere a las vías de entrada o conexión de cables. Una caja de 2 vías se utiliza generalmente para la prolongación directa de cables, mientras que los modelos de 3, 4 y múltiples vías permiten la ramificación o distribución de circuitos.
¿Qué características debo comprobar antes de hacer el pedido?
Comprueba la tensión nominal, la corriente nominal, la sección transversal del conductor, el diámetro exterior del cable, la configuración de los terminales, el grado de protección IP, la temperatura de funcionamiento, el material y las certificaciones necesarias. Las especificaciones varían según el modelo; consulta la tabla de productos o solicita una ficha técnica antes de realizar el pedido.
¿Se pueden personalizar las cajas de conexiones estancas?
Es posible personalizar el tamaño de la caja, la configuración de las entradas de cable, la disposición de los terminales, el color, el etiquetado y el embalaje. Envíenos su esquema de cableado, las dimensiones de los cables, el entorno de instalación y las cantidades que necesita para que podamos ofrecerle una recomendación adecuada.
