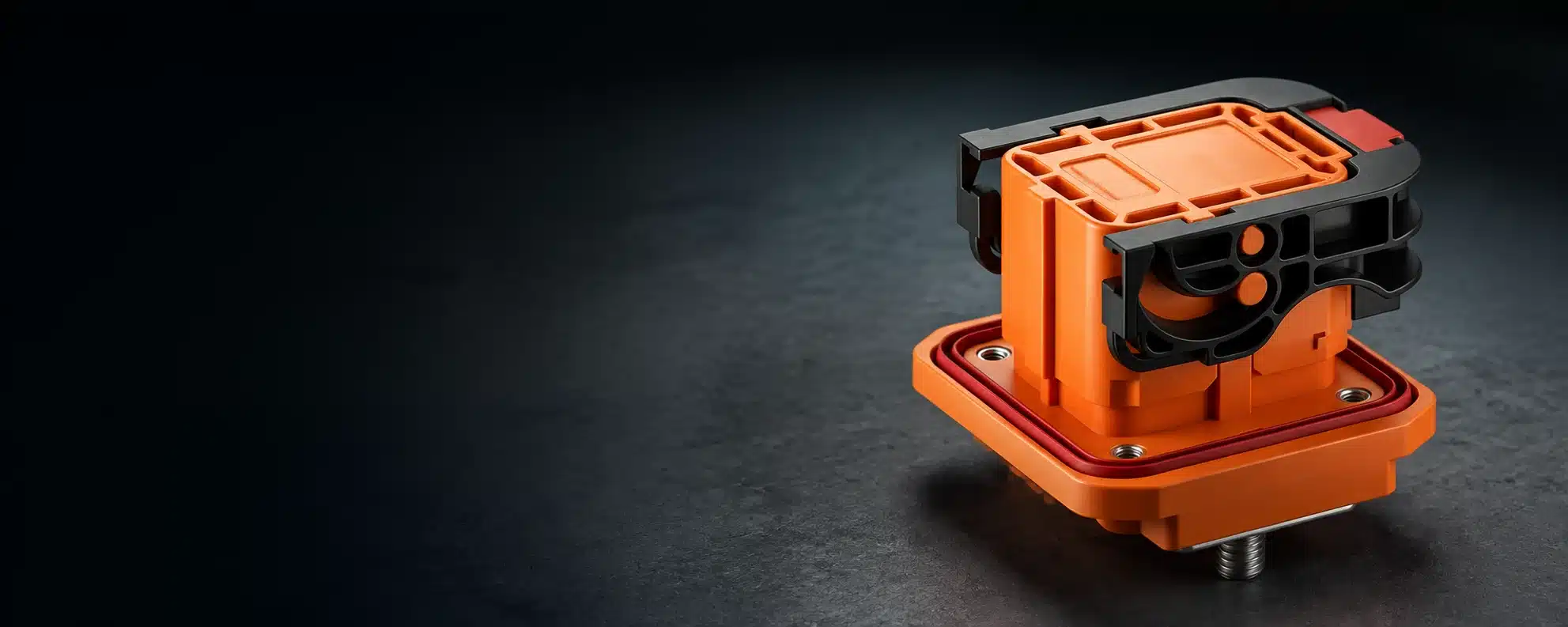

Desconexão Manual do Serviço (MSD) para Armazenamento de Energia em Bateria
Um seccionador manual de serviço (MSD) é o componente que permite ao técnico isolar um circuito de bateria de alta tensão antes da manutenção, sem precisar cortar cabos ou esperar que todo o sistema se descarregue. Nosso MSD-350 tem capacidade nominal de 350 A a 1.500 V CC, é vedado de acordo com a norma IP67 e possui uma alavanca de intertravamento em duas etapas, de modo que o circuito seja desligado em uma sequência controlada quando a alavanca for puxada. É o elemento de segurança que sua equipe de manutenção não deve ter que improvisar.
O que é um desligamento manual do serviço (MSD)?
Um seccionador manual de serviço, geralmente abreviado como MSD, é um dispositivo de seccionamento operado manualmente que separa fisicamente o circuito de alta tensão em um sistema de armazenamento de energia por bateria ou veículo elétrico. Ele é normalmente instalado entre o conjunto de baterias e o sistema elétrico a jusante, proporcionando um ponto de isolamento definido antes que os técnicos abram um compartimento, substituam um módulo ou realizem diagnósticos. A isolador de bateria funciona com base em um princípio semelhante de isolamento físico em sistemas elétricos automotivos e marítimos. Os produtos MSD projetados para alta tensão armazenamento de energia As aplicações podem ser projetadas para sistemas de corrente contínua de até 1.500 V, dependendo do modelo específico e dos requisitos do sistema.
Intertravamento em duas etapas e desconexão controlada
Ao contrário de um disjuntor, que pode disparar automaticamente em resposta a uma condição de sobrecorrente, um MSD é acionado manualmente. Em um projeto de dois estágios, como o MSD-350, a sequência de operação separa os contatos elétricos antes que a alça removível possa ser totalmente retirada. Esse mecanismo em etapas ajuda a criar um processo de desconexão mais controlado e reduz a probabilidade de separação inadequada enquanto o circuito de alta tensão ainda estiver energizado.
O MSD-350 utiliza uma carcaça de PA66 com contatos de cobre de alta condutividade banhados a prata. A resistência de contato é especificada em ≤ 0,20 mΩ, enquanto a resistência de isolamento é especificada acima de 10 MΩ a 500 V CC e acima de 100 MΩ a 1.000 V CC. Essas características elétricas podem ser verificadas durante a validação do produto, utilizando equipamentos de teste adequados, antes que o seccionador seja instalado no sistema de baterias.
Material da caixa
PA66
Carcaça termoplástica de engenharia
Material de contato
Cobre banhado a prata
Sistema de contato de alta condutividade
Resistência de contato
≤ 0,20 mΩ
Caminho de corrente de baixa resistência
Resistência de isolamento
>100 MΩ a 1.000 V CC
>10 MΩ a 500 V CC
Por que seu sistema de bateria precisa de um MSD
Três situações justificam a instalação de um interruptor manual de desligamento em um sistema de baterias. O requisito é semelhante em cada caso: um ponto de isolamento físico claramente definido para o circuito de alta tensão de corrente contínua.
Manutenção
Dentro de um gabinete de armazenamento, o barramento de corrente contínua (CC) pode permanecer energizado mesmo após o desligamento do inversor. Um técnico que esteja trabalhando no rack de baterias precisa de um ponto de isolamento físico definido. O desligamento por software ou do inversor, por si só, não deve ser considerado como isolamento físico de CC. O MSD oferece uma desconexão manual no lado da bateria do sistema para procedimentos de serviço e manutenção .
Isolamento de emergência
Quando um módulo superaquece, uma conexão apresenta um aumento anormal de temperatura ou o sistema de gerenciamento de bateria Caso seja relatada uma falha, uma desconexão manual claramente identificada pode ajudar a isolar a seção afetada. O MSD oferece um ponto de desconexão mecânica definido que o pessoal autorizado pode operar de acordo com os procedimentos do fabricante do sistema e os requisitos de segurança do local.
Investigação de falhas
Um MSD não substitui fusíveis, contatores ou o sistema de gerenciamento da bateria. Em vez disso, ele complementa a estratégia geral de proteção ao proporcionar uma desconexão manual claramente identificável durante a inspeção e a investigação de falhas. A equipe de manutenção pode isolar o circuito e, em seguida, verificar a ausência de tensão perigosa utilizando o equipamento de teste adequado antes de iniciar o trabalho de manutenção.
Quando se utiliza um desligador manual de serviço
O MSD-350 é utilizado sempre que um circuito de bateria de corrente contínua de alta tensão precisa de um ponto de interrupção controlado.
Armários de armazenamento em escala industrial
Instalado no lado CC, entre o rack e o sistema de conversão de energia (PCS), permitindo que racks individuais sejam isolados com segurança sem desligar toda a usina.
Linhas de montagem de baterias e de fim de vida útil
Instalado como o componente final antes dos testes de fim de linha (EOL), proporcionando às estações de teste automatizadas um mecanismo seguro e repetível para desconectar o conjunto de baterias.
Baterias para veículos elétricos
Atua como o ponto de isolamento físico designado, mencionado em todos os manuais de serviço do fabricante original (OEM) e manuais de oficina, para garantir uma manutenção segura no nível do conjunto.
Especificações para o desligamento manual do serviço
O MSD-350 é uma variante única do produto, projetada com base em um único conjunto de parâmetros técnicos, o que simplifica a escolha: se o seu sistema operar a 350 A e 1.500 V CC ou valores inferiores, esse seccionador manual é adequado para a parte elétrica do circuito.
| Parâmetro | Valor |
|---|---|
| Modelo | MSD-350 |
| Corrente nominal | 350 A |
| Tensão nominal | 1.500 V CC |
| Rigidez dielétrica | 4.000 V CA |
| Impedância de contato | ≤ 0,20 mΩ |
| Resistência de isolamento | > 10 MΩ a 500 V CC / > 100 MΩ a 1.000 V CC |
| Força de inserção | ≤ 75 N |
| Grau de proteção | IP67 / UL94 V-0 |
| Número de ciclos de acasalamento | ≥ 300 |
| Método de travamento | Intertravamento em duas etapas |
| Parafusos de fixação | M8 |
| Material da carcaça | PA66 |
| Material de contato | Cobre de alta condutividade, banhado a prata |
| Temperatura de operação | de −40 °C a +125 °C |
| Condições de armazenamento | de −20 °C a +65 °C, umidade relativa inferior a 60% |
Guia de seleção para desligamento manual do serviço
Como o MSD-350 possui uma classificação de corrente específica, sua tarefa é verificar se o restante do sistema está de acordo com ela. Analise esta tabela antes de enviar a consulta:
| Condição do sistema | É compatível com o MSD-350? | O que fazer |
|---|---|---|
| Tensão do sistema ≤ 1.500 V CC | Sim | Continuar → |
| Corrente máxima do circuito ≤ 350 A | Sim | Continuar → |
| Painel com 4 orifícios de montagem de Ø13 mm, parafusos M8 | Verificar se está de acordo com o desenho | Solicite o desenho com cotas |
| Cabo de 95–150 mm² | Confirme o tamanho da alça | Informe-nos a seção transversal e o tipo de terminal |
| Requisito IP67 | Sim | Verifique a retificação da junta e do painel |
| Conformidade com as normas CE / UL / RoHS | Sim | Indique seu público-alvo |
| Cor ou marcação personalizada | Personalizável | Informe-nos os requisitos |
Instalação e manuseio
Procedimento padrão de montagem, critérios de conexão elétrica e diretrizes ambientais de armazenamento para o MSD-350.
Fluxo de trabalho de montagem e verificação
1
Verificar as dimensões
Confirme a abertura do painel e os quatro Ø13 mm verificar os orifícios de fixação em relação ao desenho com as dimensões antes da instalação.
2
Colocar e prender
Posicione a junta corretamente e fixe o MSD-350 com Parafusos M8. Aperte uniformemente para comprimir a vedação sem deformar o invólucro.
3
Conectar cabos
Prenda os terminais de cabo usando Parafusos M8 e aperte-os de acordo com o valor de torque especificado pelo fabricante.
4
Verificar o sistema de intertravamento
Acione e recoloque a alça uma vez para confirmar que o bloqueio de dois estágios se move livremente antes de o sistema ser energizado.
Conexão e dimensionamento de cabos
Uso das conexões por cabo Parafusos M8 adequado ao terminal selecionado. Verifique se a seção transversal do cabo, as dimensões do terminal e a montagem final atendem aos requisitos elétricos e térmicos do seu sistema.
Hardware:
Parafusos M8
Para classificação de 350 A:
95–150 mm² de cobre
Verifique a seção final do condutor em relação ao aumento de temperatura admissível, à queda de tensão, ao método de instalação e aos requisitos elétricos aplicáveis da aplicação.
Especificações de armazenamento e ambientais
Condições adequadas de armazenamento ajudam a preservar o desempenho mecânico e elétrico do seccionador antes da instalação.
Temperatura
de -20 a +65 °C
Umidade máxima
< 60% RH
Prazo de validade
1 ano
O que incluir na sua consulta sobre o MSD
Para configurar e calcular o preço ideal MSD-350 Para obter uma solução logo na primeira tentativa, forneça os seguintes requisitos técnicos:
Aplicação-alvo
Gabinete de armazenamento de energia (BESS), rack de baterias, conjunto de baterias para veículos elétricos ou unidade de energia personalizada.
Tensão e corrente nominais do sistema
Tensão nominal do sistema CC e requisito de corrente contínua máxima ou de pico.
Terminação de cabos e terminais
Seção transversal do cabo em mm² ou AWG e tipo de terminal, ou os detalhes relevantes da conexão à barra coletora interna.
Espessura do painel e montagem
Espessura do painel do gabinete, superfície de montagem, e padrão de furos ou recortes necessário.
Certificações exigidas
Requisitos de conformidade do mercado-alvo, tais como CE, UL, RoHS, REACH ou outras normas aplicáveis.
Quantidade e cronograma previsto
Quantidade de amostras necessária ou volume estimado de produção, juntamente com a data de entrega pretendida.
Cor, marcação e personalização
Cor da carcaça, marcação a laser, opções de codificação, comprimento do chicote HVIL, etiquetagem personalizada ou outros requisitos de personalização específicos do projeto.
Como escolher o desligador manual de serviço (MSD) adequado para o seu sistema
Envie-nos sua corrente, tensão CC, dimensão do barramento e dimensão do cabo. Recomendaremos o MSD adequado, acompanhado da ficha técnica e dos desenhos, em até um dia útil.
Solicitação de conector para barra coletora de bateria
Envie-nos sua corrente de trabalho, tensão do barramento CC, dimensão do barramento, dimensão do cabo e abertura do painel. Nossa equipe irá ajudá-lo a selecionar o conector de barramento de bateria adequado para o seu sistema.
Resposta em 24 horas
Suporte à Seleção Técnica
Equívocos comuns sobre as LER/DTP
Um MSD não é um interruptor que se possa tratar como um plugue comum. Três pontos surgem repetidamente entre os compradores que não têm familiaridade com desconectadores de alta tensão:
“Qualquer seccionador serve.”
A diferença está no sistema de travamento. Uma alavanca de travamento de dois estágios controla a sequência de desconexão, de modo que os contatos se separem antes que a alavanca seja totalmente retirada. O MSD-350 foi projetado com base nessa sequência, e é por isso que a força de operação e o desempenho do ciclo de acoplamento são especificados.
“Não requer manutenção.”
As juntas e os materiais de vedação podem sofrer alterações com o tempo, as condições de armazenamento e o uso. Os requisitos de armazenamento e manuseio são importantes porque um componente relacionado à segurança que tenha permanecido armazenado além do período especificado deve ser inspecionado antes de ser instalado em um sistema energizado.
“Posso instalá-lo em qualquer lugar.”
A abertura do painel, o padrão dos orifícios de montagem, a compressão da junta e a planicidade do painel afetam o desempenho da vedação. A instalação do seccionador em uma superfície de montagem distorcida ou irregular pode impedir que a junta vedem corretamente e comprometer a proteção IP67 prevista.
Por que comprar conectores MSD diretamente de nossa fábrica
Desde a fabricação e inspeção até a personalização do produto, o MSD-350 conta com o suporte direto de nossa equipe interna de produção e engenharia.
Fabricação e Controle de Qualidade
Fabricamos conectores para armazenamento de energia e novas fontes de energia desde 2015. Nossa fábrica ocupa uma área de 6.800 m² com usinagem CNC, moldagem por injeção e linhas de montagem sob o mesmo teto. A fábrica é certificada para ISO 9001, IATF 16949, e ISO 13485, e nossa taxa de aprovação na inspeção de saída está acima de 99%. Cada MSD-350 é fornecido com relatórios de inspeção e certificados de material, mediante solicitação.
6.800 m²
Fábrica
Desde 2015
Fabricação
>99%
Índice de aprovação na inspeção
Personalização e Suporte Técnico
Também fabricamos variantes personalizadas. Se o seu armário precisar de um padrão de montagem diferente, de uma cor diferente para a alça ou de uma marcação específica, podemos adaptar o produto de acordo com essas necessidades 350 A / 1.500 V CC essencial. Diga-nos quais são os requisitos e confirmaremos a viabilidade antes de produzirmos qualquer peça.
Perguntas frequentes
Um disjuntor manual de serviço é um interruptor acionado manualmente que isola o circuito de corrente contínua de alta tensão em um sistema de armazenamento de baterias ou em um veículo elétrico, para que os técnicos possam trabalhar com segurança. Ele é acionado manualmente para interromper o circuito antes de uma manutenção ou de um desligamento de emergência.
A alavanca de intertravamento em duas etapas interrompe o circuito em uma sequência controlada: primeiro os contatos se abrem e, em seguida, a alavanca é totalmente liberada. Isso limita a formação de arco elétrico e torna a sequência de desconexão repetível e segura.
Um disjuntor protege contra sobrecorrente e desarma automaticamente. Um MSD é um dispositivo de isolamento manual: ele não protege o circuito, mas garante que o circuito esteja desligado enquanto as pessoas trabalham nele.
Corrente nominal de 350 A, tensão nominal de 1.500 V CC, rigidez dielétrica de 4.000 V CA, IP67 / UL94 V-0, com intertravamento de dois estágios e montagem M8.
Sim, o MSD-350 possui classificação IP67 quando montado em um painel plano com a junta corretamente encaixada, e a carcaça é retardante de chamas, conforme a norma UL94 V-0.
Pelo menos 300 ciclos de acoplamento, com uma força de encaixe de 75 N ou menos.
Sim. O padrão de montagem, a cor e a marcação podem ser ajustados com base no mesmo núcleo de 350 A / 1.500 V CC. Envie-nos suas especificações.
