Resumen del proyecto

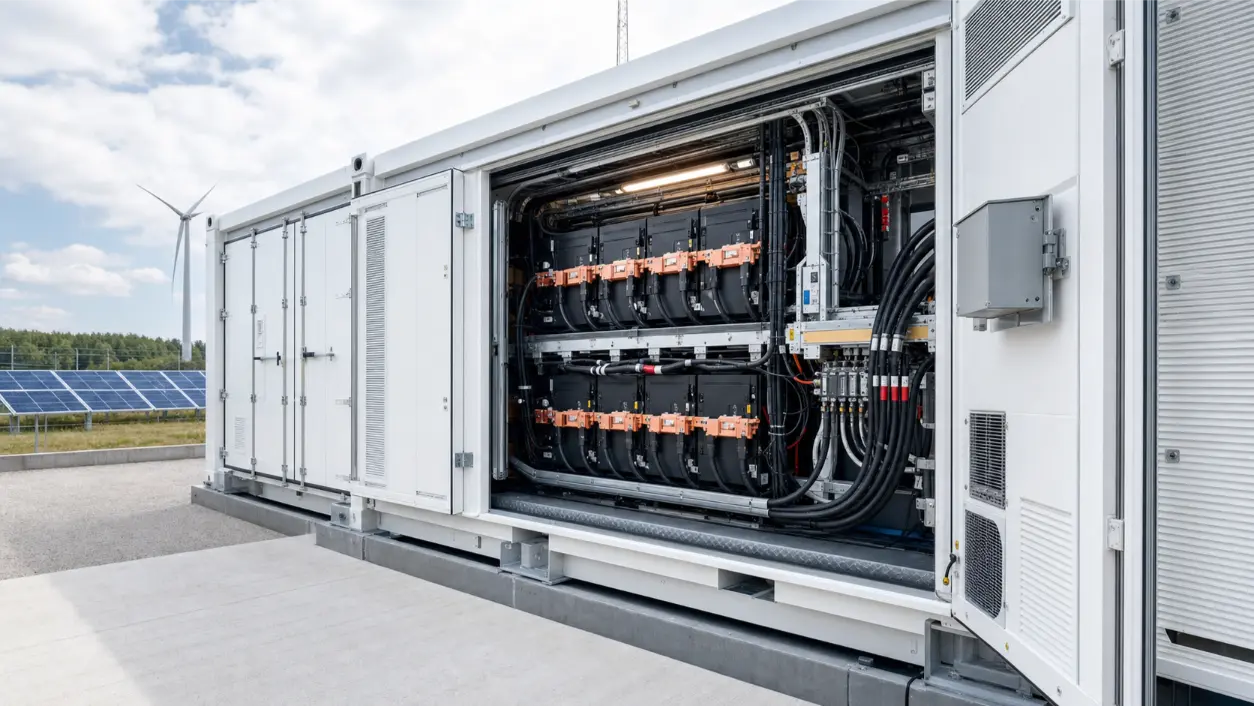

Solicitud	Cableado del armario BESS en un sistema contenedorizado C&I
Capacidad del sistema	5 MW / 10 MWh
Ubicación	Alemania
Solución de conectores	Conectores de almacenamiento de inserción rápida de la serie CN, CN06-CN14 (70 A-500 A)
Modelo del circuito principal	CN12, con una intensidad nominal de 350 A y cable de 120 mm²
Tensión del sistema	1500 V CC
Rescisiones	Orificio roscado, tipo tornillo, tipo tuerca o orificio pasante
Protección	IP67, retardante de llama V-0 (UL94), carcasa de PA66
Solución de cableado	Conjuntos personalizados, terminados en fábrica y cortados a medida

Cliente: Integrador y fabricante de equipos originales (OEM) de BESS, Alemania (nombre omitido por acuerdo)

Retos en el cableado de los armarios BESS

El cableado del armario BESS, a esta escala, es un sistema térmico y mecánico, no un conjunto de conexiones individuales. El diseño se basó en tres limitaciones.

Corriente de 350 A en una caja estanca

Un circuito de 350 A requiere un cable de 120 mm² (4/0 AWG). La corriente no es intermitente. Un sistema de almacenamiento de energía en batería (BESS) se carga y descarga durante horas seguidas, por lo que el armario soporta una carga térmica sostenida, y un contenedor sellado no tiene por dónde expulsar ese calor. Cada terminación y cada unión acoplada añade resistencia, y la resistencia convierte la corriente de carga en calor. El aumento de temperatura es el primer indicador. Una unión que se calienta con una carga de 60% se calienta aún más en descarga completa, y los ciclos térmicos repetidos van deteriorando poco a poco la interfaz mecánica. El cableado debe mantenerse dentro de su límite de aumento de temperatura durante años, no semanas. Por eso la conexión no se reduce únicamente a la capacidad de corriente a 25 °C, sino que se trata de la estabilidad bajo ciclos largos y calientes, y por eso la resistencia de contacto y la calidad del recubrimiento tienen tanto peso en las especificaciones.

Instalación uniforme en docenas de uniones

Un armario de 5 MW / 10 MWh contiene más uniones de alta intensidad de lo que la mayoría de los instaladores esperan. Cada una de ellas es un punto en el que un engaste suelto, un terminal con un par de apriete insuficiente o una conexión invertida pueden dar lugar a una reclamación de garantía. La calidad del engaste in situ varía en función del operario y de las herramientas utilizadas. Este cliente quería eliminar por completo esa variable del proceso de cableado, y los errores de polaridad fueron el riesgo específico que señalaron en primer lugar. Una unión invertida de 1 500 V CC no es un fallo menor. Es un arco eléctrico a la espera del próximo ciclo de mantenimiento y, en un contenedor lleno de pesados cables negros idénticos, es precisamente el tipo de error que un equipo cansado puede cometer en un turno de viernes.

Espacio para el tendido de cables y facilidad de mantenimiento

A partir de 120 mm², el propio cable se convierte en una pieza mecánica. En un contenedor compacto, los cables de alimentación comparten espacio con los conductos de ventilación, el cableado de control y los paneles de acceso. Un cable tendido con una curva demasiado cerrada ejerce tensión sobre su terminación. Un cable que queda suelto obstaculiza la refrigeración y complica el trabajo posterior. Y el mantenimiento de los sistemas de almacenamiento de energía en batería (BESS) no es infrecuente: se sustituyen los bastidores, se realiza el mantenimiento de las celdas y cada desconexión debe soportar ciclos repetidos sin deteriorarse. La disposición debe ser correcta desde el principio, porque nadie quiere volver a abrir ese armario solo para arreglar el tendido de un cable.

La solución de cableado para armarios BESS: conectores de la serie CN y conjuntos de cables a medida

Combinamos conectores de almacenamiento de inserción rápida de la serie CN con conjuntos de cables flexibles terminados en fábrica. En el cableado de armarios Bess, la fase de especificación es tan importante como el propio conector, por lo que ambos se comprobaron en función de la tensión, la corriente, la lista de cables y el plano del armario del proyecto antes de cortar ni siquiera un metro de cable. El equipo de integración del cliente recibió un kit de cableado, no una caja de piezas para montar in situ.

• Bloqueo rápido automático y liberación con una sola tecla. El cierre a presión garantiza una conexión eléctrica y mecánica perfecta en todo momento, con un enchufe y desenchufe fluidos, diseñado para más de 500 ciclos de acoplamiento. Los racks se pueden desconectar para su mantenimiento y volver a conectar rápidamente, sin necesidad de las herramientas que requiere una conexión atornillada.
• Contactos de alta intensidad con resorte de dedo. Los contactos de cobre puro T2Y chapados en plata incorporan un diseño de resorte de dedo que mantiene estable la presión de contacto bajo una carga sostenida, lo que permite que la resistencia de contacto se mantenga en 0,5 mΩ o menos (medida a 100 mA) en los modelos de alta corriente utilizados en este proyecto.
• Control de polaridad integrado en la configuración. Las carcasas positivas y negativas se distinguen visualmente por el color, y la configuración aprobada para este proyecto incluía mitades de acoplamiento polarizadas y con clave, por lo que, en primer lugar, no es posible cerrar una unión invertida. En un armario repleto de cables pesados que parecen idénticos, esto elimina el error de cableado más costoso antes de que se produzca.
• Opciones de terminación para barras colectoras y sistemas de conversión de potencia (PCS). Los extremos con orificio roscado, tipo tornillo, tipo tuerca y con orificio pasante se acoplan directamente a las barras colectoras de las baterías, a los terminales del sistema de control de potencia (PCS) y a los terminales de los interruptores, con salidas de cable que giran 360 grados para que el tendido quede ordenado.
• Conjuntos cortados a medida. Cada tramo se termina en fábrica y se comprueba según el esquema del armario. El equipo in situ realiza las uniones en lugar de engarzar el cable, lo que permite controlar realmente el tiempo de instalación y los índices de error.

Conectores de almacenamiento de la serie CN: intensidad nominal por modelo

La corriente nominal es el punto de partida natural para el cableado de los armarios Bess. La serie CN abarca de 70 A a 500 A en cinco tamaños, con una tensión de hasta 1500 V CC, por lo que la selección depende del circuito. Una línea a nivel de rack de 350 A requiere el modelo CN12 con cable de 120 mm². Una línea de alimentación de 300 A utiliza el modelo CN10 con 95 mm². Una derivación de 150 A puede utilizar el modelo CN08 con 35 mm². Una sola familia de conectores, un solo juego de herramientas y una sola lista de repuestos para todo el armario.

Modelo	Corriente nominal	Cable compatible
CN06	70 A / 100 A / 120 A	10 / 16 / 25 mm²
CN08	150 A / 200 A / 250 A	35 / 50 / 70 mm²
CN10	200 A / 250 A / 300 A	50 / 70 / 95 mm²
CN12	250 A / 300 A / 350 A	70 / 95 / 120 mm²
CN14	400 A / 450 A / 500 A	150 / 185 mm²

Especificaciones de la serie (serie CN)

Tensión nominal	Hasta 1500 V CC
Resistencia de contacto	≤0,5 mΩ a 100 mA (CN10-CN14; CN06/CN08 ≤0,2 mΩ)
Resistencia de aislamiento	>500 MΩ
Rigidez dieléctrica	Hasta 4000 V CA (CN06: 3000 V / 4000 V CA)
Fuerza de inserción	≤75 N
Ciclos de apareamiento	≥500
Temperatura de funcionamiento	De -40 °C a +125 °C
Impermeable / ignífugo	IP67 / V-0 (UL94)
Material de la carcasa	PA66
Material de contacto	T2Y de cobre puro, chapado en plata
Colores	Positivo: naranja/rojo; negativo: negro

Ver la serie completa «Energy Storage Connector» →

Lo que hemos personalizado

No se trataba de la venta de un conector estándar. El cableado de calidad para cajas acústicas «Good Bess» rara vez lo es. El cliente necesitaba un sistema de cableado diseñado a medida para el diseño de su caja acústica, y todas las variables que se indican a continuación se configuraron antes de la producción.

• Configuración del cable. Longitud, sección del conductor, aislamiento, color de la funda, radio de curvatura y dirección del tendido, todo ello conforme al plano del armario, distinguiendo visualmente los tramos positivos de los negativos.
• Configuración de los conectores. Modelo y intensidad nominal, tipo de conexión (orificio roscado, tornillo, tuerca u orificio pasante), polarización, asignación de pares de acoplamiento y accesorios de protección.
• Calidad del montaje. Terminación en fábrica con herramientas controladas, especificaciones de par de apriete documentadas para las uniones con tornillos y tuercas, y comprobación de cada unión antes del embalaje.
• Identificación y embalaje. Etiquetas de piezas, marcado de serie o de lote, planos de montaje y embalaje específico para cada proyecto, de modo que el equipo encargado de la recepción pueda asignar cada kit a una sección del armario.

Cómo se envió

El cliente nos facilitó el plano del armario y la lista de cables. Nuestro ingeniero de aplicaciones nos presentó una propuesta de conectores y terminaciones en la primera semana. Las muestras se enviaron tres días después de que se aprobara el plano. El integrador verificó las especificaciones de las herramientas y del par de apriete, y a continuación se procedió al lote de producción según el calendario acordado, con las etiquetas y los planos de montaje correspondientes.

Estos mismos cuatro pasos se aplican a tu proyecto:

1. Reseña. Facilita los requisitos eléctricos, la interfaz de los conectores, la lista de cables y el plano del armario para realizar un análisis inicial de viabilidad.
2. Ejemplo. Muestras prototipo en 3 días; utillaje a medida en 20 días.
3. Aprobar. Confirma la configuración, el plano, las etiquetas y la documentación pertinente seleccionados antes de dar luz verde a la producción.
4. Entregar. Conjuntos específicos para cada proyecto con los requisitos acordados de inspección, embalaje y entrega.

Resultado del proyecto

El kit de cableado se suministró con uniones de bloqueo de una sola llave, tramos terminados de fábrica y conjuntos cortados a medida, todo ello documentado según el plano del armario. El equipo del integrador montó las uniones in situ sin necesidad de realizar engastados sobre el terreno, y el control de polaridad eliminó el riesgo de inversión de polaridad de su lista de comprobación.

En cuanto a la temperatura, el principio de diseño es sencillo. En una caja sellada, el margen de cableado se manifiesta como un aumento de la temperatura bajo carga. Los contactos de resorte en forma de dedo chapados en plata mantienen baja la resistencia, el cierre a presión garantiza la estanqueidad de la unión y los terminales de fábrica eliminan la variable más problemática, por lo que el margen se mantiene estable ciclo tras ciclo. Para obtener más detalles sobre cómo interactúan la resistencia de conexión y la temperatura ambiente en el interior de las cajas de almacenamiento, consulte nuestra nota sobre Aumento de la temperatura de los conectores en los armarios de los sistemas de almacenamiento de energía por batería (BESS).

Solo publicamos datos específicos de cada proyecto —como el tiempo de instalación, el aumento de temperatura registrado y el plazo de entrega— cuando están respaldados por la documentación del proyecto. Solicita el paquete resumen del proyecto bajo un acuerdo de confidencialidad (NDA).

¿Por qué este cableado resiste dentro de un armario sellado?

Ciclos de apareamiento	500+
Resistencia de contacto	≤0,5 mΩ a 100 mA
Rango de funcionamiento	De -40 °C a +125 °C
Impermeable / ignífugo	IP67 / V-0 (UL94)
Tensión del sistema	1500 V CC
Acabado por contacto	Cobre T2Y plateado

Aquí se incluirá una cita real de un cliente, que se añadirá cuando el integrador apruebe una.

Calidad y cumplimiento normativo

Los conectores para almacenamiento de energía de la serie CN utilizados en este proyecto cuentan con la certificación de UL 1977 y UL 4128, llevan el marcado CE y cumplen con la directiva RoHS. Se facilitan los documentos de certificación para cada número de referencia suministrado. La norma UL 1977 abarca los conectores de componentes destinados a aplicaciones de datos, señales, control y alimentación. La norma UL 4128 abarca las mitades de acoplamiento de los conectores entre celdas y entre niveles para sistemas de baterías, y es la norma que suele tener que cumplir un armario de almacenamiento destinado al mercado norteamericano. El marcado CE se ajusta a las directivas europeas aplicables; véase el Orientaciones de la Comisión Europea sobre el marcado CE y Directrices de UL sobre baterías y almacenamiento de energía. PVLinkTech opera conforme a los sistemas de calidad IATF 16949, ISO 9001, ISO 13485 e ISO 14001.

Nota técnica: la intensidad nominal, el aumento de temperatura y el grado de protección IP dependen del tamaño final del cable, de las condiciones ambientales y del diseño completo del sistema. Los valores de resistencia de contacto indicados se ajustan a lo establecido en la ficha técnica del producto, con una corriente de prueba de 100 mA. Confirme la configuración aprobada con un ingeniero de aplicaciones.

Aplicaciones típicas

• Conexiones entre bastidores de baterías y entre bastidores y sistemas de control de potencia (PCS) en sistemas de almacenamiento de energía por baterías (BESS) en contenedores
• Armarios de alimentación de corriente continua e interfaces de sistemas de conversión de energía
• Sistemas de almacenamiento de energía para uso comercial e industrial
• Cableado a medida de alta intensidad para fabricantes de equipos originales (OEM) e integradores de sistemas de almacenamiento de energía
• Kits de recambio y de cableado de mantenimiento para armarios de almacenamiento ya instalados

Ámbito de aplicación: este caso práctico se centra en los conectores de alimentación y los conjuntos de cables a medida, y no en el suministro de un sistema completo de almacenamiento de energía en baterías.
