Qual é a distância máxima que um cabo de extensão MC4 pode ter antes de perder potência?
O cabo de extensão MC4 existe porque os fios de um módulo solar nunca são longos o suficiente para chegar à caixa combinadora. O problema é que o cabo adicionado passa a fazer parte do circuito. Cada metro extra de cobre aumenta a resistência, e a resistência em uma cadeia de corrente contínua (CC) se traduz em queda de tensão, aquecimento e perda permanente de rendimento. Nenhuma ficha técnica indica um comprimento máximo, pois o limite não é mecânico. A verdadeira restrição decorre de três fatores: a seção transversal do condutor, a corrente que sua cadeia realmente transporta e a tensão do sistema. Se esses fatores forem corretos, a extensão não causará problemas durante toda a vida útil do painel. Se forem incorretos, o painel apresentará um desempenho abaixo do esperado por anos, sem que haja nada visivelmente quebrado.
Índice
Valores necessários antes do cálculo
| Termo | O que isso significa na prática |
|---|---|
| Cabo de extensão MC4 | Um cabo de corrente contínua de dois condutores com conectores MC4 macho e fêmea terminados de fábrica, utilizado para preencher uma lacuna em uma sequência fotovoltaica |
| Seção transversal (mm²) | A área de cobre de cada condutor. Os cabos fotovoltaicos costumam ter 4 mm² ou 6 mm² |
| Queda de tensão | A queda de tensão ao longo do cabo na corrente de operação. Expressa como porcentagem da tensão do sistema |
| Comprimento do laço | O dobro do comprimento do cabo em um sentido, pois a corrente circula para fora por um condutor e retorna pelo outro |
| Classificação IP para conexões acopladas | A proteção contra a entrada de corpos estranhos só é garantida quando as duas metades estão totalmente conectadas. Isso não se aplica a um conector solto. |
| Conjunto pré-fraldado | Um conjunto de cabos com terminação e testado na fábrica, em vez de no local de instalação |
Qual é o comprimento máximo que um cabo de extensão MC4 pode ter?
O limite não é mecânico, mas elétrico: quanta tensão você está disposto a perder. O cálculo é simples:
VD = 2 × L × I × ρ ÷ A
onde VD é a queda de tensão em volts, L é o comprimento unidirecional da extensão em metros, I é a corrente na cadeia em amperes, ρ é a resistividade do cobre e A é a seção transversal do condutor em mm². Considere ρ ≈ 0,022 Ω·mm²/m, que corresponde ao cobre com temperatura do condutor próxima a 90 °C. Isso fornece uma estimativa que você pode comparar com seu próprio projeto.

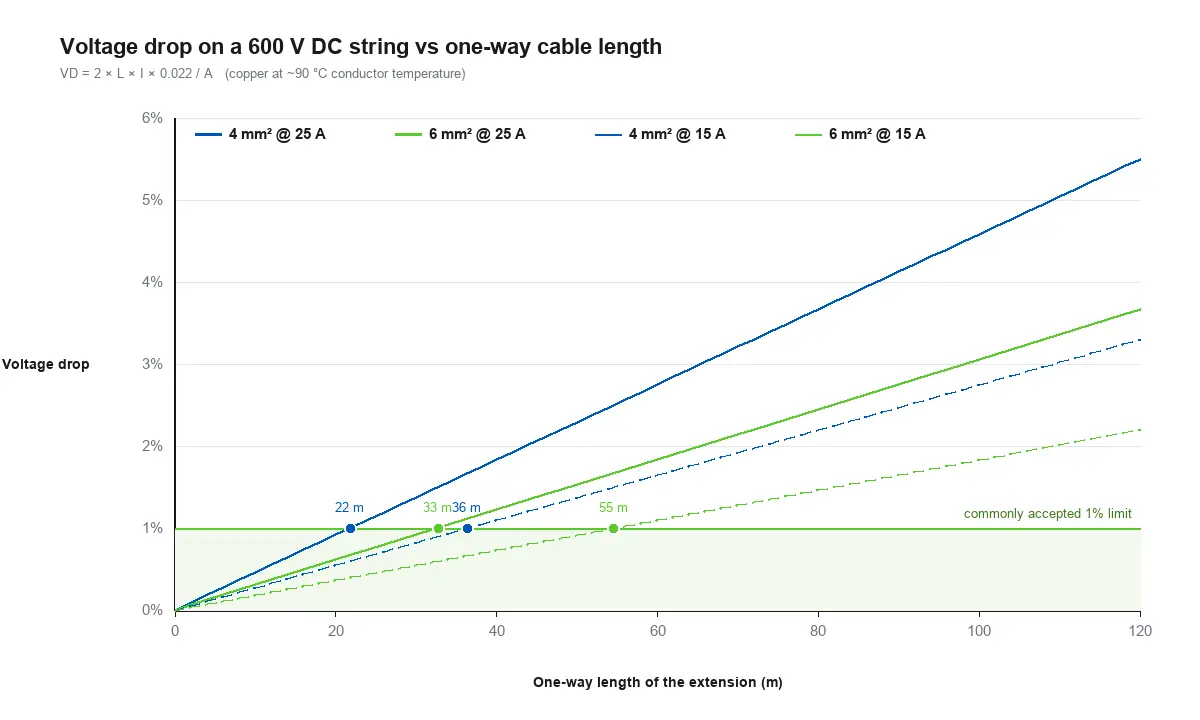

A tabela abaixo mostra o comprimento máximo de uma extensão em um único sentido para um determinado orçamento de queda em um conjunto de 600 V CC. Esses valores referem-se ao comprimento da própria extensão, e não ao comprimento total do conjunto. Para um sistema de 1.000 V, multiplique por aproximadamente 1,7.
| Corrente da corda | 4 mm² em 1% | 6 mm² a 1% | 4 mm² a 2% | 6 mm² a 2% |
|---|---|---|---|---|
| 10 A | 55 m | 82 m | 109 m | 164 m |
| 15 A | 36 m | 55 m | 73 m | 109 m |
| 20 A | 27 m | 41 m | 55 m | 82 m |
| 25 A | 22 m | 33 m | 44 m | 66 m |
| 30 A | 18 m | 27 m | 36 m | 55 m |
Interprete a tabela como um conjunto de negociações, e não como limites fixos. Dobrar o orçamento de queda ou a seção transversal dobra o comprimento permitido; dobrar a corrente o reduz pela metade. Tudo é linear; portanto, até onde você pode chegar depende, na verdade, de quanto prejuízo você está disposto a aceitar.
Um exemplo prático: uma extensão de 20 m com seção de 4 mm² transportando 25 A em um circuito de 600 V. VD = 2 × 20 × 25 × 0,022 ÷ 4 = 5,5 V, ou 0,92% da tensão do sistema. O mesmo trecho em 6 mm² apresenta uma queda de 3,7 V, cerca de 0,61%. A 25 A, o cabo de 4 mm² dissipa aproximadamente 138 W em forma de calor ao longo do comprimento, contra cerca de 92 W no de 6 mm². Essa diferença de 46 W representa perda de rendimento, e o calor eleva a temperatura do condutor, o que reduz a vida útil do isolamento. Para obter informações sobre como a queda de tensão se comporta em circuitos de corrente contínua, consulte o queda de tensão referência.
4 mm² ou 6 mm²?
Ambos os tamanhos conduzem muito mais corrente do que a capacidade nominal de um conector de 30 A, portanto a capacidade de corrente raramente é o fator decisivo. O que importa é a queda de tensão. A escolha geralmente se resume ao comprimento do trajeto e ao clima:
- 4 mm² É ideal para pequenas ampliações residenciais em que o traçado dos cabos é simples. É a opção menor, mais barata e mais fácil de dobrar.
- 6 mm² é adequado para linhas de CC mais longas, sistemas comerciais e de serviços públicos, bem como para locais com clima quente ou alta irradiância, onde a temperatura ambiente mais elevada obriga ao reduzimento da capacidade de corrente e reduz sua margem térmica.
Se o seu cálculo ficar próximo do limite de queda para 4 mm², optar por um tamanho maior é quase sempre mais econômico do que descobrir o problema após a instalação. Especificar 6 mm² para um cabo de extensão MC4 que teria funcionado com 4 mm² custa um pouco mais de cobre; descobrir o problema de queda depois que o telhado estiver fechado custa uma segunda visita ao local. Observe também que a resistência do condutor aumenta com a temperatura; assim, um conjunto de painéis que apresenta resultados satisfatórios em uma manhã fria pode apresentar um comportamento diferente ao meio-dia no verão. Para informações gerais sobre dimensionamento de condutores, consulte o cabo solar A referência abrange a construção e as classificações.
O Conector solar MC4 A página lista as especificações consideradas neste artigo: 30 A, 1.000 V, faixa de fiação de 4 mm² / 6 mm², IP68, carcaça UL 94 V-2, contatos de liga de cobre e certificações CE e RoHS. Uma cadeia de 1.500 V ou um condutor maior requer um conector diferente, em vez de uma extensão.
Conjuntos pré-crimpados versus crimpagem no local
Depois de definir o comprimento e a seção transversal de um cabo de extensão MC4, resta decidir onde os conectores serão instalados.
| Fator | Conjunto pré-fraldado | Crimpagem em campo |
|---|---|---|
| Qualidade da terminação | Produzido com ferramentas calibradas, com consistência entre lotes | Depende da ferramenta de crimpagem, da matriz e da técnica do operador |
| Trabalho em campo | Conecte e configure o roteamento | Descascar, crimpar, inserir os contatos, montar o invólucro, testar |
| Flexibilidade no comprimento | Encomendado no comprimento que você especificou | Cortado e finalizado em qualquer comprimento no local |
| Inspeção | Pode ser enviado com registros de testes realizados internamente | Verificado localmente, se é que foi verificado |
| Ideal para | Projetos recorrentes, estoque do distribuidor, conjuntos de marca própria | Reparos pontuais e prazos apertados |
Ambas as abordagens funcionam. O modo de falha que importa é uma crimpagem que pareça aceitável, mas que tenha área de contato insuficiente. Ela passa em um teste rápido de tração, mas depois superaquece sob carga. Se você for fazer a crimpagem no local, use a ferramenta e a matriz especificadas para o conector, e não um crimpador genérico, e siga a sequência de montagem descrita no Guia de crimpagem MC4. Se o volume justificar, um conjunto pré-crimpado elimina totalmente essa variabilidade e reduz o número de pessoas que podem causar um defeito. É também por isso que fabricamos conjuntos pré-crimpados com comprimento personalizado para programas de distribuidores e marcas próprias, em vez de enviar conectores avulsos e deixar a terminação a cargo do local de instalação.
Acertar a polaridade ao prolongar um trecho
As carcaças MC4 são codificadas: uma carcaça macho só se encaixa em uma carcaça fêmea. A carcaça que transporta a polaridade positiva depende da convenção utilizada pelo fabricante do módulo e do conector, e essas convenções variam entre as marcas. Não se baseie na cor da carcaça nem no hábito.
Cada cabo de extensão MC4 que você adicionar representa mais um ponto em que a polaridade pode ser invertida, e o erro é imperceptível do lado de fora, pois o conector ainda se encaixa. O procedimento seguro é verificar os condutores, em vez de confiar na aparência:
- Identifique os pólos positivo e negativo na caixa de junção do módulo.
- Verifique a continuidade de ponta a ponta na extensão antes que ela chegue perto do inversor.
- Marque ambas as extremidades de cada cabo que você conectar, no momento em que o conectar.
- Verifique a polaridade com um multímetro na cadeia antes de fechar o isolador de corrente contínua.
Os estágios de entrada de corrente contínua (CC) têm muito menos tolerância à polaridade invertida do que os equipamentos de corrente alternada (CA), e é fácil cometer um erro na instalação de uma extensão quando se está adicionando um cabo a um trecho que não foi instalado por você mesmo.
Verificações de compatibilidade e certificação
Interoperabilidade entre marcas. O MC4 é uma interface amplamente utilizada, mas “ser compatível” e “ser certificado para acoplamento” são afirmações diferentes. Paros entre marcas diferentes que não sejam explicitamente certificados para interoperabilidade podem resultar em resistência de contato incompatível e, sob carga prolongada, em falha térmica na junção. Se não for possível confirmar que o par de conectores está certificado, utilize conectores compatíveis. O artigo sobre Compatibilidade entre MC4 e PV4 explica passo a passo como verificar.
Tensão nominal. Um conector de 1.000 V não deve ser instalado em uma cadeia de 1.500 V. A classificação do conector deve abranger a tensão máxima do sistema, e não a tensão nominal.
A classificação IP68 é frequentemente interpretada erroneamente como uma característica do invólucro do conector. Na verdade, ela se refere ao conjunto acoplado. Um conector aberto sobre uma bancada não é à prova d’água, e um par parcialmente acoplado também não é. O acoplamento total faz parte da proteção, e não é apenas uma questão de boa prática. Para obter mais informações sobre como a interface é padronizada, consulte o Conector MC4 referência.
Erros que surgem após o comissionamento
- Aumentar o comprimento sem recalcular a queda. A extensão é considerada uma solução mecânica, e seu efeito elétrico nunca é verificado.
- Conexão em série de cabos de extensão MC4. Duas extensões curtas unidas por um par de conectores adicional aumentam o custo, criam um segundo ponto potencial de falha e oferecem mais resistência do que um único cabo com dimensões adequadas.
- Reutilizar uma ferramenta de crimpagem velha ou uma matriz inadequada. Uma matriz desgastada produz juntas que são aprovadas na inspeção, mas apresentam falhas durante o uso.
- Interpretar a classificação IP68 como aplicável a qualquer estado do conector. Isso se aplica quando estiver totalmente encaixado.
- Ignorando a legislação local e as especificações do cabo. O cabo CC para uso externo precisa de isolamento resistente aos raios UV e com classificação adequada; o cabo comum para construção civil não atende a esse requisito.
- Escolhendo pelo preço por metro. Em uma instalação que chegue perto do limite de queda, o cabo é a parte mais barata do trabalho.
Encomenda de cabos de extensão com comprimento personalizado
Se você precisar de comprimentos padronizados em vez de peças únicas, um fornecedor de conjuntos montados costuma ser a melhor opção. Conjuntos de cabos de extensão MC4 pré-crimpados reduzem o trabalho de terminação em campo e melhoram a uniformidade entre os instaladores; além disso, comprimentos, cores e embalagens personalizados estão disponíveis para programas de distribuidores e marcas próprias. Para fazer um orçamento preciso, o fornecedor precisa das seguintes informações: tensão do sistema e corrente máxima da cadeia, seção transversal do condutor e comprimento necessário, tipo de conector e configuração dos pólos, quantidade, certificação exigida e quaisquer requisitos de marca ou embalagem.
Se você ainda estiver decidindo qual família de conectores é a mais adequada para o projeto, o guia de seleção de conectores solares aborda como a tensão, a corrente, a classificação IP, a compatibilidade dos cabos e o método de instalação se relacionam. Nosso controle de qualidade O processo descreve como as montagens crimpadas são inspecionadas antes do embarque.
Avaliação do resultado
Não é possível confirmar se a extensão foi a decisão correta até que o sistema esteja em funcionamento. Meça a tensão na extremidade do painel solar e na extremidade do inversor em um horário semelhante do dia e com um nível de irradiância semelhante, e compare a diferença com o valor que você calculou. Se a queda medida for significativamente maior do que a prevista, as causas mais prováveis são um condutor de seção insuficiente, uma crimpagem de alta resistência ou um conector parcialmente engatado. É mais barato corrigir esses três problemas logo no início. Se você quiser que o cálculo seja verificado em relação ao projeto da sua instalação, solicitar um orçamento e incluir os dados da string.
Perguntas frequentes
Respostas práticas sobre cabos de extensão MC4, dimensionamento de cabos, queda de tensão e compatibilidade de conectores.
Não existe um valor máximo universal. Em uma cadeia de 600 V a 25 A, uma extensão de 4 mm² permanece abaixo da queda de tensão 1% até cerca de 22 m de cabo, e uma de 6 mm² chega a cerca de 33 m. A 1.000 V, esses comprimentos aumentam em cerca de 1,7 vezes. O limite é a queda de tensão aceitável para você, não uma restrição do produto.
Utilize um cabo específico para instalações fotovoltaicas CC ao ar livre. Ele possui isolamento resistente aos raios UV e uma faixa de temperatura adequada para exposição contínua ao ar livre e para o calor gerado no condutor. O cabo de uso geral para construção civil não é um substituto, e a legislação local pode estabelecer requisitos específicos em qualquer caso.
É possível, mas isso adiciona um par de conexões e aumenta a resistência. Um cabo com o comprimento correto é melhor do que dois curtos, tanto do ponto de vista elétrico quanto em termos de pontos de falha. Se você precisar fazer a junção, verifique se a conexão está totalmente encaixada e se o par de conexões é certificado para interoperabilidade.
Isso reduz a tensão do painel no inversor, o que diminui ligeiramente a potência. Com uma queda de tensão de 1%, a perda é de cerca de 1%, o que geralmente é aceitável. Quedas maiores acarretam perdas proporcionalmente maiores, e a mesma resistência também gera calor ao longo do cabo.
Somente se o par específico for certificado para interoperabilidade. Caso contrário, utilize conectores compatíveis de um único fabricante. O risco de um emparelhamento não certificado é a resistência de contato incompatível e a falha térmica na junção sob corrente contínua.
A classificação do conector não determina o tamanho do cabo. Escolha a seção transversal com base no cálculo da queda de tensão e na corrente da cadeia e, em seguida, verifique se o conector é compatível com esse condutor. Uma faixa de 4 mm² ou 6 mm² abrange a maioria das instalações residenciais e comerciais.
