Werkzeuglose Kabelverbinder erklärt: So funktioniert die Steckverbindung
Sie haben eine Anschlussdose voller Klemmen, die angeschlossen werden müssen, und bei jeder einzelnen sind ein Schraubendreher und eine Drehmomentprüfung erforderlich. Die zwei Umdrehungen selbst sind der einfache Teil. Rechnet man das auf eine gesamte Produktionsserie hoch, geht es nicht mehr um Fachkompetenz, sondern um Zeit. Werkzeuglose Kabelverbinder Dank werkzeugloser Kabelverbinder können Sie den Schraubendreher beiseite legen. Deshalb tauchen sie immer wieder in Stücklisten und Installationsspezifikationen auf. Deshalb tauchen sie immer wieder in Stücklisten und Installationsspezifikationen auf. Aber “werkzeuglos” klingt nach einem Marketing-Slogan, und Ihre Aufgabe ist es, zu prüfen – nicht einfach zu vertrauen. Dieser Leitfaden erklärt, wie Steckverbinder tatsächlich funktionieren, wo sie sich bewähren, wo nicht und was Sie prüfen sollten, bevor Sie sich bei einem Entwurf für eine bestimmte Steckverbinderfamilie entscheiden.
Inhaltsverzeichnis
Was sind werkzeuglose Kabelverbinder?
Werkzeuglose Kabelverbinder sind eine Produktfamilie von Anschlussvorrichtungen, bei denen die Leiter nicht durch ein Schraubgewinde, sondern durch Federkraft gehalten werden. Isolieren Sie den Draht ab und schieben Sie ihn hinein. Die Isolierung abisolieren, den Draht hineinschieben – und schon klemmt der Stecker den Draht fest. Man muss sich nicht um Drehmomentwerte kümmern und braucht keine zweite Hand, um die Klemme festzuhalten. Unter derselben Bezeichnung sind drei Mechanismen zusammengefasst, die jedoch nicht austauschbar sind.

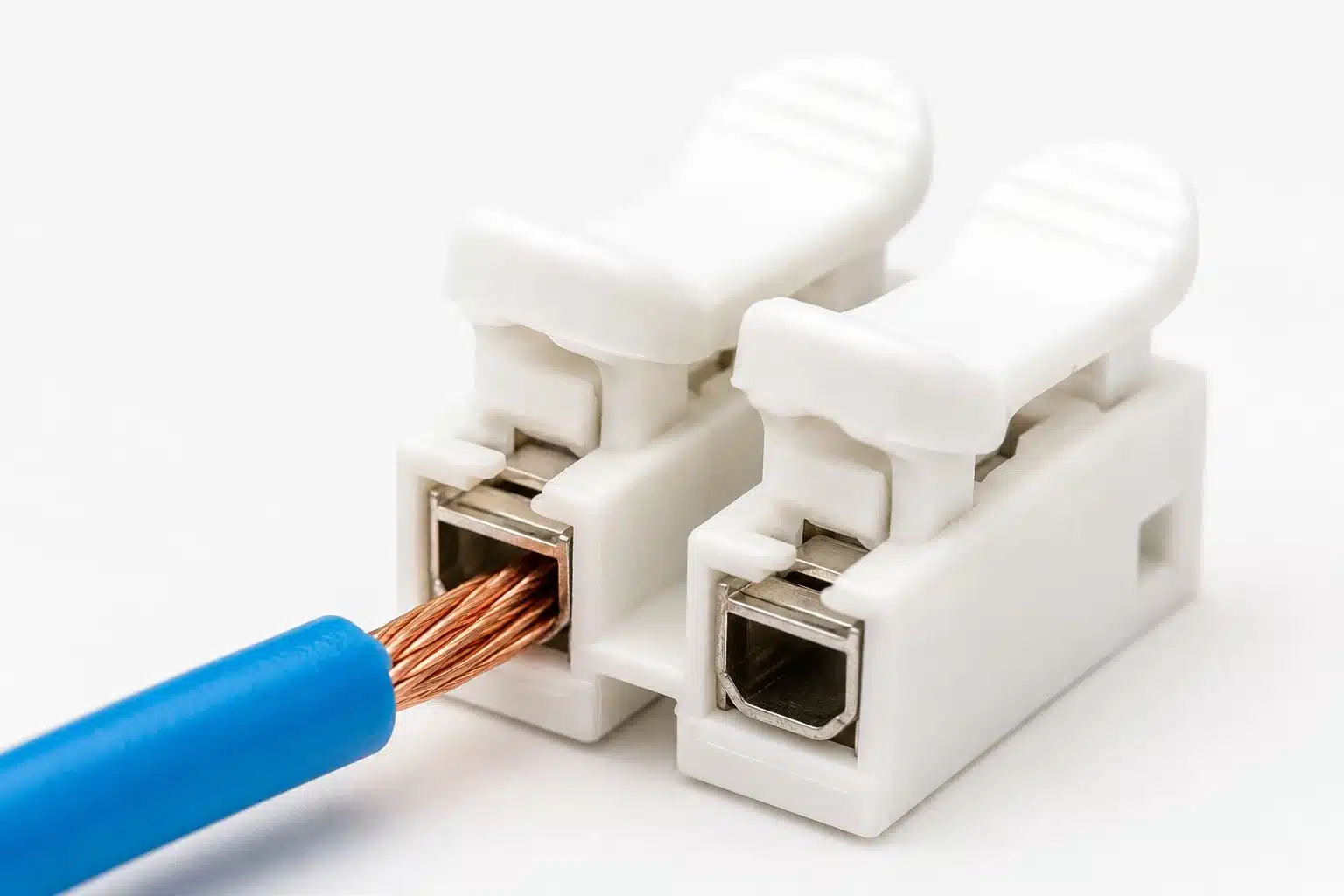

Steckbare Federklemme – A Eine Klinge aus Federstahl im Gehäuse öffnet sich, wenn der Draht eingeführt wird, und drückt dann gegen den Leiter, sobald dieser einrastet. Dies ist der Mechanismus, den die meisten Menschen unter „Push-In“ verstehen. Das Einstecken erfolgt in einer einzigen Bewegung. Zum Lösen ist bei den meisten Ausführungen ein Werkzeug erforderlich.
Hebelbetätigte Klemme – Sie Öffnen Sie den Hebel, führen Sie den Draht ein und schließen Sie den Hebel wieder. Die Klemmkraft wird durch den Hebelmechanismus erzeugt, und das Lösen erfolgt bewusst und sichtbar. Hebelklemmen lassen sich in der Regel am einfachsten wiederverwenden.
Isolationsverschiebungskontakt (IDC) – Der Der Draht wird in einen Schlitz gedrückt, der die Isolierung durchschneidet und den Leiter berührt. Der Draht wird in einen Schlitz gedrückt, der die Isolierung durchschneidet und den Leiter berührt. Dies kommt eher bei Daten- und Flachkabelinstallationen vor als bei der Stromverlegung. Der Draht wird in einen Schlitz gedrückt, der die Isolierung durchschneidet und den Leiter kontaktiert. Diese Technik findet man vor allem bei Daten- und Flachkabeln. Bei der Stromverkabelung hingegen eher selten. In diesem Artikel beschränken wir uns auf die Push-In- und Hebel-Typen. Das ist nicht das Thema dieses Artikels.
Schnellanschluss-Kabelverbinder: Kennen Sie den Unterschied
Bevor wir fortfahren, noch ein Hinweis zur Terminologie: Der Begriff „Schnellanschlussklemmen“ kann in manchen Katalogen auch als „Klingenstecker“ bezeichnet werden. In diesem Artikel bezieht sich „Schnellanschluss“ auf werkzeuglose Federklemmklemmen, wie sie in der Dokumentation zu Steckverbindern verwendet werden.
Wie funktionieren Steckverbinder mit Druckkontakt?
Das Funktionsprinzip ist einfacher, als es die Werbung vermuten lässt. Im Inneren des Gehäuses befindet sich ein Element aus Federstahl. Wenn man einen abisolierten Leiter in die Einführungsöffnung schiebt, wird die Feder ausgedehnt, um den Draht durchzulassen, und kehrt anschließend in ihre Ausgangsposition zurück, wobei sie am Leiter anliegt. Die Kontaktkraft wird durch die Feder erzeugt und hängt nicht davon ab, wie fest man drückt oder wie sorgfältig man eine Schraube anzieht. Das ist in der Fertigung entscheidend: Die Verbindungsqualität hängt nicht mehr von den Händen des Installateurs ab.
Zwei Details entscheiden darüber, obDrahtvorbereitung — Die Länge des Abisolierabschnitts muss zum Stecker passen. Ist sie zu kurz, klemmt die Feder an der Isolierung statt am Kupfer fest. Ist sie zu lang, ragt der blanke Leiter über die Klemme hinaus und kann einen benachbarten Leiter berühren. [TECHNISCHE ÜBERPRÜFUNG ERFORDERLICH – genaue Streifenlänge pro Baureihe einfügen, z. B. “X mm ± Y mm für Baureihe Z”]. Das Gleiche gilt für Litzen: Manche Steckverbinder nehmen Litzen direkt auf, bei anderen muss zuvor eine Aderhülse aufgesteckt werden. [TECHNISCHE ÜBERPRÜFUNG ERFORDERLICH – Anforderungen an die Aderendhülsen je nach Baureihe/Nennweite].
Push-Wire-Steckverbinder erklärt: Einstecken, Lösen und Wiederverwendung
Bei Steckklemmen mit Federmechanismus ist in der Regel ein Entriegelungswerkzeug (ein kleiner Schraubendreher oder ein spezieller Entriegelungsstift) erforderlich, um die Klemme zu öffnen, bevor der Draht herausgezogen werden kann. Ob ein Steckverbinder nach dem Entriegeln wiederverwendet werden kann, hängt von der Konstruktion der Feder und des Gehäuses ab. Einige Baureihen sind für den wiederholten Einsatz ausgelegt, andere sind nur für den einmaligen Einbau vorgesehen. [TECHNISCHE ÜBERPRÜFUNG ERFORDERLICH – Wiederverwendbarkeitsbewertung und Teilenummer des Freigabetools pro Serie].
Anwendungsbereiche für Steckverbinder
Steckklemmen bewähren sich vor allem dann, wenn drei Bedingungen zutreffen: Die Verkabelung wiederholt sich, der Platz ist begrenzt oder der Installateur legt Wert auf eine Verbindungsqualität, die nicht von der Einhaltung des Drehmoments abhängt.
Anschlusskästen und Beleuchtung
Deckenleuchten, LED-Leuchten, Einbauleuchten und Anschlusskästensind der klassische Anwendungsbereich für Steckverbindungen. Mit einer Hand hält man die Leuchte fest, mit der anderen steckt man das Kabel ein. Das erneute Anschließen zu Wartungszwecken geht schnell, was bei Leuchten wichtig ist, die mehr als einmal gewartet werden. Wenn Sie Steckverbindungen für die Beleuchtung spezifizieren, prüfen Sie zunächst den Querschnittsbereich der Kabel im Vergleich zu Ihrer Vor-Ort-Verkabelung. In Beleuchtungskreisen werden häufig 1,5–2,5 mm² oder 14–12 AWG verwendet, und der Steckverbinder muss diesen Bereich mit ausreichender Reserve abdecken. [TECHNISCHE ÜBERPRÜFUNG ERFORDERLICH – genaue Abdeckung der einzelnen Serien bestätigen].
Schalttafeln und Verkabelung der Anlagen
Schalttafelbauer verwenden Hebel- und Steckklemmen auf DIN-Schienen für die interne Verdrahtung, bei der es auf eine schnelle Installation und eine übersichtliche Anordnung ankommt. Die Frage der Anwendbarkeit ist mechanischer Natur: Passt die Klemme zum Schienenprofil, und bietet die Verdrahtungsanordnung dem Monteur genügend Platz, um die Klemme gerade hineinzudrücken? Schräge Einsteckungen sind die Hauptursache für Kontaktfehler in Schalttafeln.
→ Siehe auch: Steckverbinder für die Industrieautomation
Serienmontage und Vorverdrahtung
Wenn dieselbe Verbindung hunderte Male hergestellt wird, spart die werkzeuglose Anschlus tekni k einen Arbeitsschritt im Arbeitsablauf ein. Das zuvor angeführte Argument der Konsistenz trifft hier direkt zu: Durch die Federklemmung wird die Variable „Bediener“ aus dem Anschlussprozess eliminiert.
Wann man Steckverbinder nicht verwenden sollte
Werkzeuglose Kabelverbinder sind kein universeller Ersatz. Vermeiden Sie deren Einsatz bei hohen Dauerströmen, die deutlich über der Nennleistung des Steckverbinders liegen, bei anhaltender Wärmeentwicklung nahe der Belastungsgrenze des Gehäusematerials sowie bei starken Vibrationen, es sei denn, der Hersteller hat den Steckverbinder für diesen Einsatzzweck zertifiziert. Im Außenbereich und in feuchten Umgebungen ist ein Schutzgehäuse oder eine für Feuchtigkeit ausgelegte Steckverbinderserie erforderlich; eine universelle Steckklemme ist kein Gerät mit IP-Schutzart. [TECHNISCHE ÜBERPRÜFUNG ERFORDERLICH – Grenzwerte für Strom, Temperatur und Vibrationen je nach Baureihe]. Auch bei Aluminiumleitern sollte eine gesonderte Kompatibilitätsprüfung durchgeführt werden; gehen Sie nicht davon aus, dass eine für Kupfer ausgelegte Klemme auch für Aluminium geeignet ist.
Werkzeuglos vs. Schraubklemme vs. Crimpverbindung: Was passt zu Ihrem Projekt?
Jede Anschlussmethode bringt Vor- und Nachteile mit sich. In der folgenden Tabelle werden sie anhand der Kriterien verglichen, die bei Entwurfsprüfungen eine Rolle spielen. Ist die Verbindung zuverlässig?.
| Dimension | Steckverbindung / werkzeuglos | Schraubklemme | Crimp |
|---|---|---|---|
| Installationsdauer | Schnell Ein Satz pro Dirigent |
Mäßig, Drehmomentsprung pro Leiter | Schnell bei Verwendung der richtigen Werkzeuge; inklusive Crimpzange und Matrize |
| Konsistenz erzwingen | Im Frühjahr festlegen, jedes Mal gleich | Hängt vom Drehmoment des Betreibers ab | Hängt von der Kalibrierung des Crimpwerkzeugs ab |
| Nachbearbeitung | Lösewerkzeug erforderlich; Wiederverwendung je nach Serie | Einfach Schrauben nachziehen |
Schneiden und erneut crimpen |
| Schwingungsverhalten | Gut, wenn die Feder erhalten bleibt (pro Serie) | Kann sich lösen; muss regelmäßig nachgezogen werden | Gut Mechanische Verformung |
| Werkzeugkosten | Niedrig (Abzieher plus Entriegelungswerkzeug) | Niedrig | Higher (Crimpzange und Matrizen) |
| Entwicklung der Stückkosten | Höherer Stückpreis, geringere Kosten für Installation und Nachbesserungen | Niedrigerer Stückpreis | Material zuzüglich abgeschriebener Werkzeuge |
| Optimale Passform | Anschlusskästen, Beleuchtung, Schalttafeln, Produktionsverkabelung | Reparaturen vor Ort, gemischte Messgeräte, Hochstromanschlüsse | Draht-zu-Draht-Verbindungen, Kabelbäume, hochzuverlässige Dienstleistungen |
Ein nützlicher Hinweis: Verbindungsvorrichtungen mit schraubenlosen Klemmvorrichtungen für die Gebäudeverkabelung werden üblicherweise anhand folgender Kriterien bewertet: IEC 60998-2-2 oder die entsprechende UL-Anforderung, wobei die Standardklasse je nach Markt und Baureihe variiert. [TECHNISCHE ÜBERPRÜFUNG ERFORDERLICH – Bitte klären Sie, welche Standardklasse und welche Zulassung für die jeweilige Serie gilt, bevor Sie hier einen Standard angeben.].
PVLinkTech veröffentlicht in den Datenblättern die Nennleistungen, Leiterquerschnitte und Installationsanforderungen für die einzelnen Baureihen, und wir fügen jedem Angebot das entsprechende Datenblatt bei. Was wir nicht in einem Blogbeitrag veröffentlichen, sind die Zertifizierungsdetails oder Testergebnisse für die einzelnen Baureihen; diese werden für jede Baureihe separat überprüft und auf Anfrage zur Verfügung gestellt.
Benötigen Sie ein Datenblatt für eine bestimmte Baureihe, bevor Sie einen Entwurf fertigstellen? Fordern Sie ein Datenblatt und ein Angebot an, und wir senden Ihnen die genauen Nennleistungen für die von Ihnen in Betracht gezogene Baureihe zu.
Informationen zum Produktangebot und zu den Auswahlkriterien, die bei Großbestellungen eine Rolle spielen, finden Sie auf unserer Seite „Großhandel: Steckverbinder“.
| Überprüfen | Warum das wichtig ist | Fragen Sie den Lieferanten |
|---|---|---|
| Nennstrom und Nennspannung | Der Steckverbinder muss die Dauer- und Fehlerbedingungen Ihrer Schaltung übersteigen. | Nennstrom bei welcher Umgebungstemperatur? |
| Drahtsortiment, massiv und verseilte Drähte | Ein falscher Bereich bedeutet schlechten Kontakt oder kein Einstecken | Welche Messgeräte sind zugelassen – mit oder ohne Messspitze? |
| Normen und Zertifizierung | Eine Zertifizierung ist das, was ein Werksaudit oder einen Inspektionsbesuch übersteht | Welche UL-/IEC-/EN-Normen gelten, und können Sie uns das Zertifikat zur Verfügung stellen? |
| Gehäusematerial und Entflammbarkeit | Kunststoffe werden bei Hitze weich; bei manchen Prüfungen spielt die Entflammbarkeitsklasse eine Rolle | Material und Brandklasse je nach Baureihe |
| Richtlinie zur Freigabe und Wiederverwendung | Die Wartungsmaßnahmen hängen davon ab | Einmalige Installation oder wiederverwendbar, und mit welchem Entnahmewerkzeug? |
| Chargenkonsistenz bei Großaufträgen | Eine Artikelnummer muss sich über alle Chargen hinweg identisch verhalten | Wie wird die gleiche Teilenummer über verschiedene Produktionschargen hinweg kontrolliert? |
Ein nützlicher Hinweis: Verbindungsvorrichtungen mit schraubenlosen Klemmvorrichtungen für die Gebäudeverkabelung werden in der Regel gemäß IEC 60998-2-2 oder der entsprechenden UL-Anforderung geprüft, wobei die Normklasse je nach Markt und Baureihe variiert. [TECHNISCHE ÜBERPRÜFUNG ERFORDERLICH – Bitte klären Sie, welche Standardklasse und welche Zulassung für die jeweilige Serie gilt, bevor Sie hier einen Standard angeben.].
PVLinkTech veröffentlicht in den Datenblättern die Nennleistungen, Leiterquerschnitte und Installationsanforderungen für die einzelnen Baureihen, und wir fügen jedem Angebot das entsprechende Datenblatt bei. Was wir nicht in einem Blogbeitrag veröffentlichen, sind die Zertifizierungsdetails oder Testergebnisse für die einzelnen Baureihen; diese werden für jede Baureihe separat überprüft und auf Anfrage zur Verfügung gestellt.
Benötigen Sie ein Datenblatt für eine bestimmte Baureihe, bevor Sie einen Entwurf fertigstellen? Datenblatt und Angebot anfordern und wir senden Ihnen die genauen Einschaltquoten für die Serie, die Sie auswerten.
Informationen zum Produktsortiment und zu den Auswahlkriterien, die bei Großbestellungen eine Rolle spielen, finden Sie in unserem Großhandel mit Steckverbindern für Drähte Seite.
Ja, wenn die Baureihe Litzenkabel in ihrem Leitungssortiment aufführt. Bei einigen Baureihen können Litzenkabel direkt verwendet werden; bei anderen ist zunächst eine Aderhülse erforderlich. Überprüfen Sie die Datenblatt zum Messgerät und die Richtlinien zur Aderendhülse, bevor Sie den Anschluss herstellen.
Ein Federstahlelement im Inneren des Gehäuses drückt nach dem Einstecken gegen den Leiter. Die Klemmkraft wird durch die Feder erzeugt und hängt daher nicht vom Drehmoment des Installateurs ab.
In der Produktion, ja: eine Bewegung pro Leiter statt „Abisolieren, Auflegen und Festziehen“. Der größte Vorteil ist die Konsistenz, wie oben bereits erläutert. Konkrete Zahlen für einen bestimmten Arbeitsgang hängen von der Anwendung und dem Bediener ab.
Einige Serien sind für die Freigabe und Wiederverwendung konzipiert, andere für die einmalige Installation. Informieren Sie sich in der Produktdokumentation über das Freigabetool und die Richtlinien zur Wiederverwendung, bevor Sie eine Wartungsroutine auf der Grundlage der Wiederverwendung entwickeln.
Ja, sofern bei jedem Anschluss die jeweiligen Anforderungen erfüllt sind: Nennleistung, Leitungsquerschnitt und Zugentlastung. In der Praxis ist eine gemischte Verkabelung üblich.
Das Fazit
Werkzeuglose Kabelverbinder sind keine Zauberei; sie sind ein Mechanismus, bei dem ein Schraubendreher durch eine Feder ersetzt wird, und die technische Frage lautet, ob dieser Austausch für Ihre Anwendung geeignet ist. Die Vorbereitung der Drähte, der Querschnittsbereich, die Temperatur und die Wiederverwendbarkeitsrichtlinien sind die vier Faktoren, die Sie vor dem Kauf prüfen sollten. Wenn diese übereinstimmen, ist die Steckverbindung in der Regel die zuverlässigere Option – sowohl im Labor als auch im Außeneinsatz.
