Contrôle des échantillons de connecteurs : ce qu'il faut vérifier avant de les valider

Chiffres clés à connaître avant de déballer vos affaires

Convenir des critères de réussite avant l'ouverture de la boîte

Les critères proviennent de trois sources, et leur ordre est important : une valeur indiquée dans la fiche technique, une tolérance figurant sur le plan, et vos propres remarques concernant le câble que vous utilisez réellement, le panneau que vous percez réellement et l’environnement dans lequel le connecteur sera installé. Notez-les avant même de déballer l'échantillon de connecteur, car c'est la personne qui les consigne qui détermine le résultat final. Lorsque la fiche technique ne fournit aucune indication, convenez d'une valeur par écrit avant de passer commande. Une valeur inventée sur le coup après un échec est une valeur que personne n'acceptera.

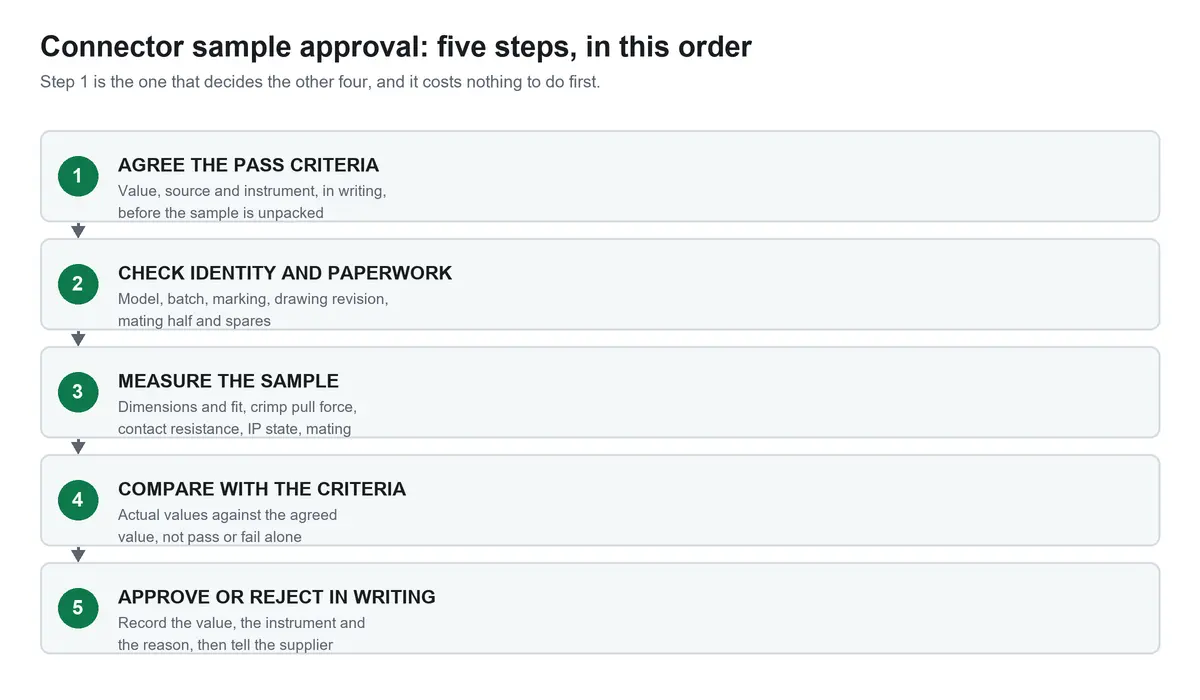

Les cinq étapes du processus de validation d'un échantillon de connecteur, depuis la définition des critères convenus jusqu'à la décision consignée par écrit

Ces critères déterminent également quels contrôles sont pertinents. Pour un échantillon destiné à un parcours extérieur étanche, il faut vérifier l'état de l'étanchéité ; pour un boîtier, il faut vérifier le positionnement des éléments, le verrouillage et le passage des câbles ; et pour une pièce sertie sur site, il faut vérifier l'interface des bornes.

Ce qui devrait être fourni avec l'échantillon

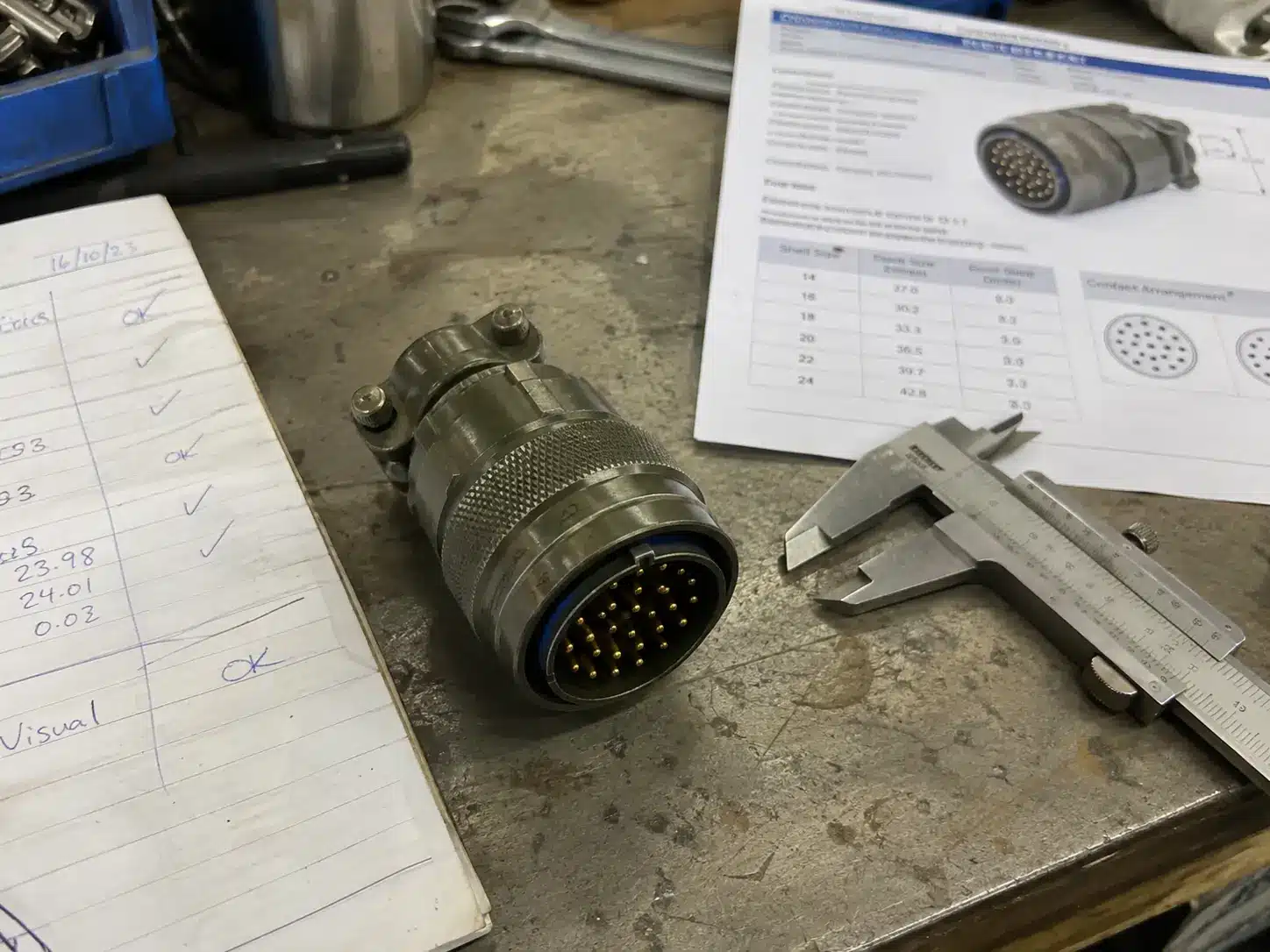

Vérifiez les documents avant que l'échantillon de connecteur ne soit envoyé au banc d'essai, car une pièce incorrecte rendra la session inutile. L'emballage doit indiquer le modèle, le code de date ou le numéro de lot, ainsi que la quantité, et les documents doivent correspondre à la pièce que vous recevez : la révision de la fiche technique relative à ce modèle, le plan coté et tout rapport d'essai dont dispose le fournisseur pour celui-ci. Si le connecteur est fourni sous la forme d’une moitié d’une paire, demandez que la moitié correspondante soit fournie avec l’échantillon, car c’est l’ajustement de la paire qui détermine l’homologation.

Demandez un joint ou un presse-étoupe de rechange correspondant à la gamme que vous avez indiquée, ainsi que la cosse adaptée au conducteur que vous allez sertir. Sur un connecteur étanche sans vis Le contact se trouve à l'intérieur du boîtier ; c'est donc le joint d'étanchéité, et non la borne, qui constitue la pièce de rechange déterminante pour un échantillon de connecteur. Ce sont les petits accessoires qui déterminent davantage l’homologation que le boîtier lui-même : un joint dont le diamètre diffère d’un cran par rapport à celui de la gaine, ou une borne incompatible avec la classe de torons, transforme un échantillon de connecteur conforme en un échantillon rejeté. Lorsque le produit est fourni sous forme d’assemblage de câbles, vérifiez que le schéma d’assemblage, la longueur et le marquage figurent bien dans les documents et ne sont pas simplement convenus par e-mail.

Les dimensions et les interfaces qui déterminent l'ajustement

Mesurez l'échantillon de connecteur avec le câble que vous comptez utiliser. Une plage d'étanchéité qui semble satisfaisante sur le papier peut tout de même s'avérer inadaptée sur une gaine rigide ou ovalisée, et cela se remarque en cinq minutes sur l'établi plutôt que par une réclamation sur le terrain. Vérifiez également la moitié d'accouplement, car c'est l'ajustement de la paire qui compte, et non celui de la pièce isolée que vous tenez en main.

Force de traction lors du sertissage d'un échantillon de connecteur

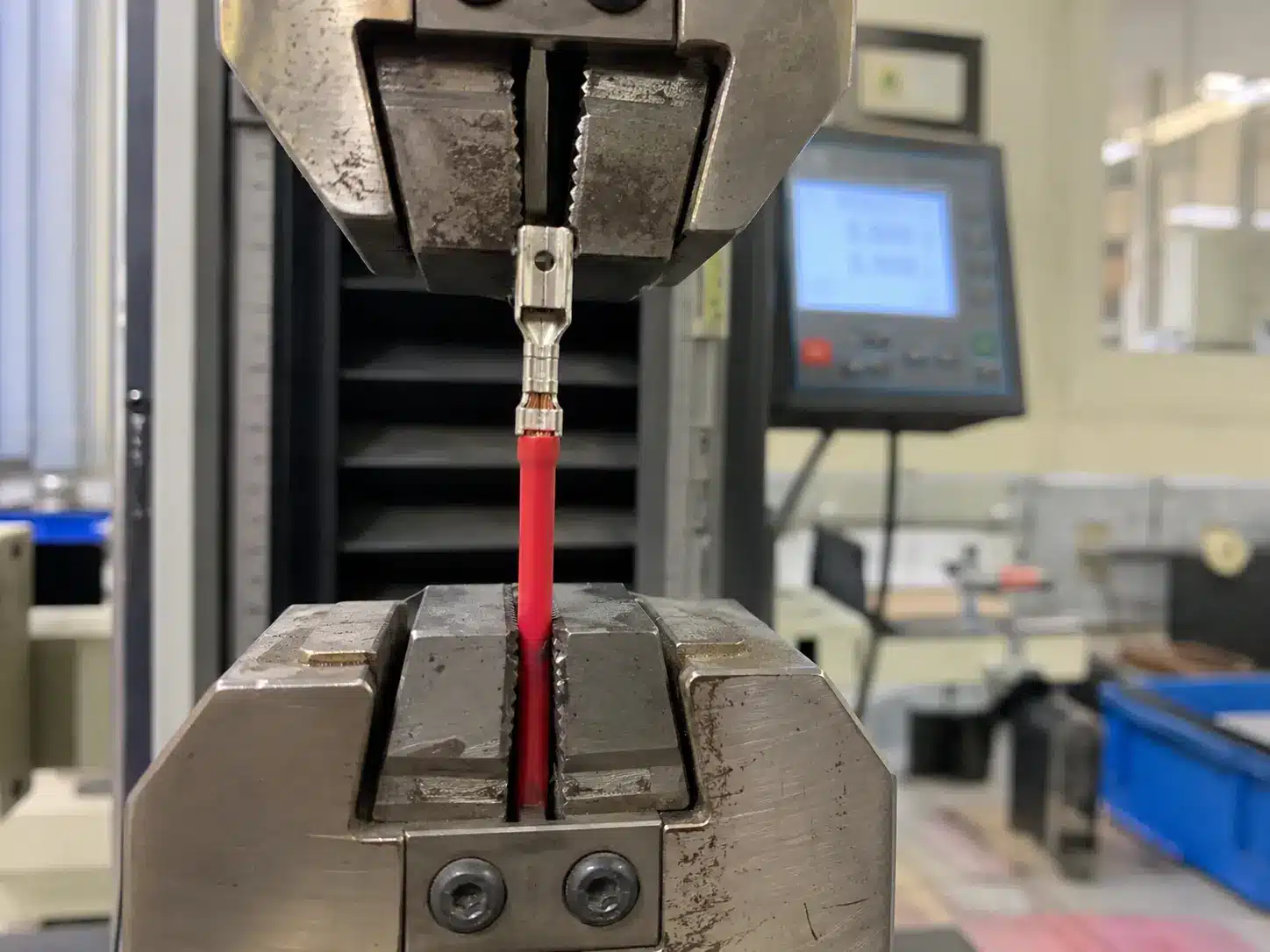

Effectuez l'essai de traction sur un échantillon de connecteur que vous pouvez vous permettre de perdre, car il se termine par un résultat chiffré et un échantillon détruit. Tirez le long de l'axe du conducteur, maintenez la charge pendant une minute et surveillez l'apparition d'un glissement, d'une rupture de toron ou de tout mouvement au niveau de la borne. Sur un Connecteur solaire MC4 la charge s'exerce sur le sertissage à l'intérieur du boîtier plutôt que sur la douille ; c'est pourquoi la borne et la matrice ont plus d'importance que le nom figurant sur le corps. Les valeurs de référence publiées varient en fonction de la section du conducteur, et le tableau ci-dessous répertorie les valeurs courantes issues de la Test de sécurité UL.

Deux mises en garde. La valeur applicable dépend de la classe du conducteur et du type de borne ; il convient donc de se référer au tableau correspondant au modèle que vous achetez plutôt qu’à la ligne la plus proche. De plus, pour les classes de câbles métriques, suivez l’index propre à la norme (CEI 60352-2 pour les connexions serties). Deuxièmement, un essai de traction détruit l'échantillon ; veillez donc à en retirer un exemplaire de la série et notez-en le numéro.

La résistance de contact : comment la mesurer correctement

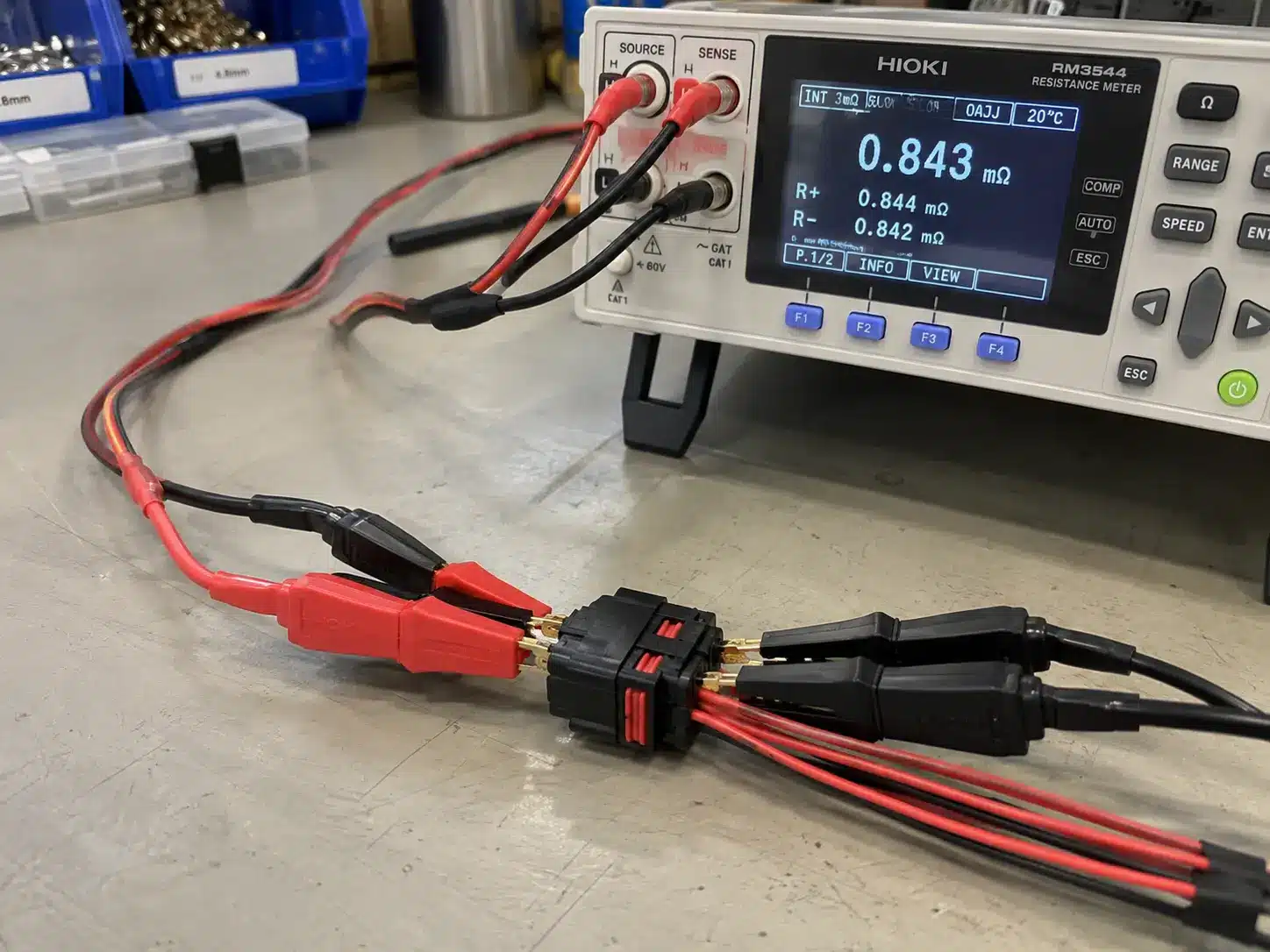

Deux équipes d'essai peuvent arriver à des conclusions divergentes concernant un même échantillon de connecteur ; cela tient généralement à la méthode utilisée plutôt qu'au produit lui-même. IEC 60512-2-1 définit la méthode par niveau de millivolts : courant d'essai ne dépassant pas 100 mA et tension d'essai ne dépassant pas 20 mV. Le contact reste inchangé pendant l'application de la tension, et la valeur mesurée correspond à la moyenne d'une mesure du courant direct et d'une mesure du courant inverse. La tension d'essai reste faible afin que le film isolant présent sur le contact ne soit pas détruit par la mesure elle-même, ce qui masquerait un mauvais contact.

La mesure effectuée à l'aide d'un multimètre à deux fils inclut la résistance des câbles et des sondes, qui est souvent supérieure à la résistance de contact que vous essayez de mesurer. Utilisez une mesure à quatre fils ou différentielle, soustrayez la résistance des câbles et des fixations lorsque les points de mesure ne sont pas directement accessibles, puis enregistrez la valeur corrigée. Comparez le résultat avec la fiche technique. La série CN présente une résistance de contact inférieure ou égale à 0,2 mΩ sur les plus petits modèles et inférieure ou égale à 0,5 mΩ sur les plus grands, mesurée à 100 mA. Une valeur de l'ordre de quelques dizaines de milliohms indique un problème de sertissage, de positionnement ou de fixation plutôt qu'un problème lié au matériau.

L'augmentation de température nécessitant un banc de charge et un environnement stable, la plupart des acheteurs effectuent ce test sur le premier exemplaire plutôt que sur chaque échantillon de connecteur. Le courant, le câble et la résistance de contact déterminent cette valeur, et l'intérêt de la mesurer dès le début est de repérer un échantillon de connecteur qui chauffe davantage que ne le laisse supposer sa valeur nominale.

Accouplement, verrouillage et déverrouillage

Assemblez les deux moitiés avant de vous fier à une quelconque mesure, car l'assemblage sollicite le boîtier, les contacts et le verrou en un seul mouvement. Assemblez les moitiés à la main, repérez au toucher le point où le verrou s'enclenche, puis vérifiez que l'assemblage est complet à l'aide d'un repère ou d'un contrôle d'écart. Essayez ensuite d’associer les moitiés de manière incorrecte : un échantillon de connecteur dont le codage permet un mauvais assemblage sur l’établi le permettra également dans une armoire la nuit. Le désassemblage doit être délibéré et possible à la main à l’aide de l’outil prévu par la conception ; indiquez le numéro de retenue figurant sur la fiche technique à côté de l’établi lorsque le connecteur est monté sur un ensemble mobile.

Ne connectez ou ne déconnectez jamais un connecteur sous tension, et vérifiez l'absence de tension avant toute mesure sur une chaîne installée. Une chaîne CC sous tension transforme un simple glissement sur le banc de mesure en un arc électrique, et aucune mesure ne vaut un tel risque.

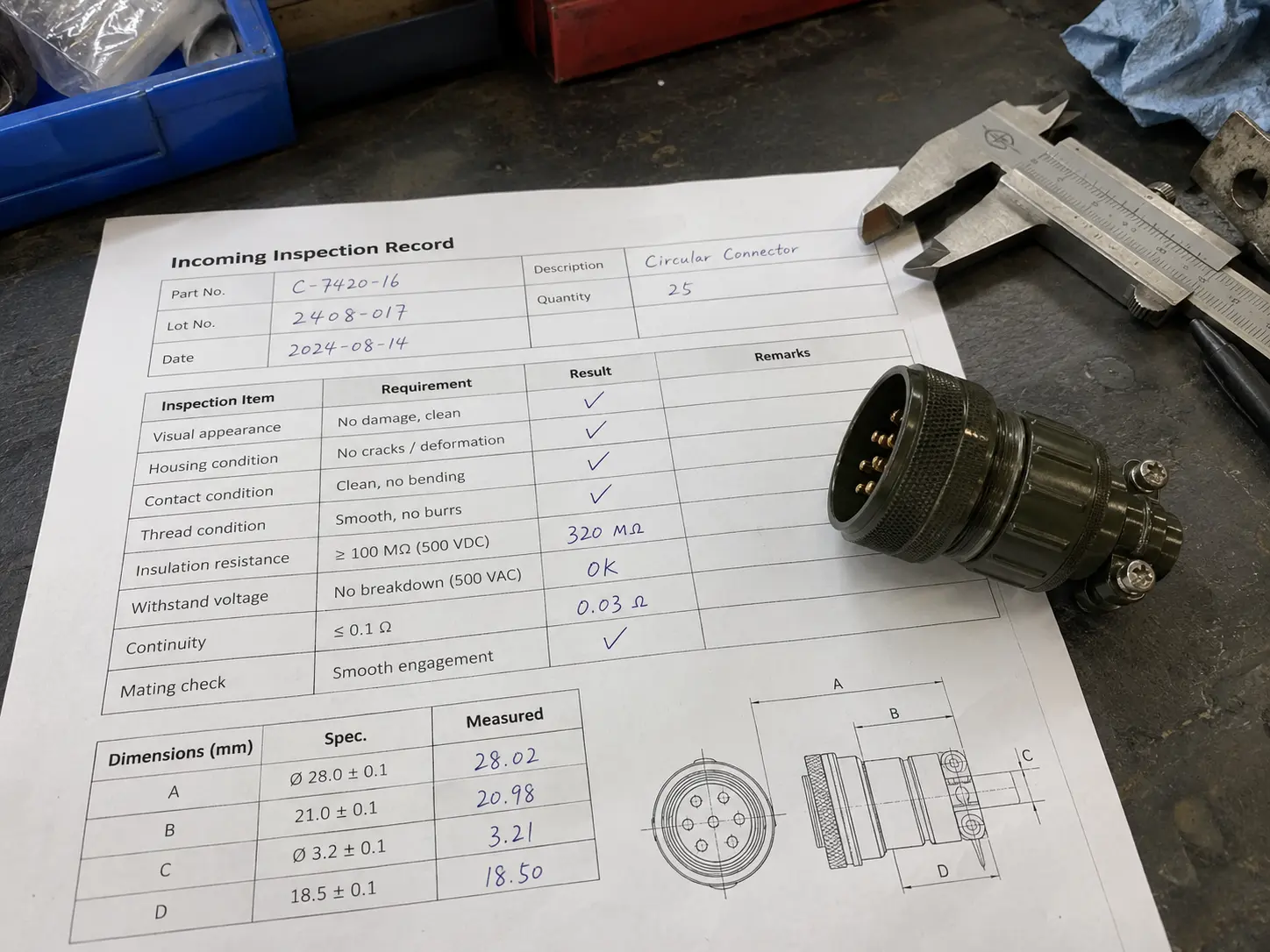

Fiche d'inspection d'un échantillon de connecteur

Notez le résultat même lorsque l'échantillon est conforme, car ces chiffres serviront de référence pour tous les lots suivants. À l'arrivée d'un lot de production, les mêmes mesures effectuées sur quelques pièces vous permettront de vérifier si le processus a été respecté, et lorsqu'une pièce présente un défaut sur le terrain, le relevé vous indiquera les mesures réelles de la pièce homologuée. Veillez à ce que le formulaire soit suffisamment concis pour qu'une personne puisse le remplir directement à l'atelier.

Application des mêmes contrôles à un lot de production

Un échantillon permet de vérifier la conformité de la conception le jour même de sa fabrication. Un lot permet de vérifier le processus au fil du temps ; les résultats des contrôles varient donc. Mesurez quelques pièces par lot plutôt que l'ensemble, effectuez l'essai de traction destructif sur une seule pièce, puis comparez les résultats à la valeur de référence de l'échantillon de connecteur approuvé. Si vous constatez un écart entre les deux, contactez le fournisseur avant de passer la commande suivante.

Ce qui se passe avant l'expédition relève de la partie « fournisseur » de ce même système, et Contrôle qualité chez PVLinkTech couvre l'examen des spécifications, les contrôles des matériaux, l'inspection de l'assemblage et la vérification finale que nous effectuons sur les connecteurs. Les contrôles susmentionnés relèvent de la responsabilité de l'acheteur, et un fournisseur qui les accepte répondra plus rapidement à une question relative aux critères qu'un fournisseur qui ne les accepte pas.
