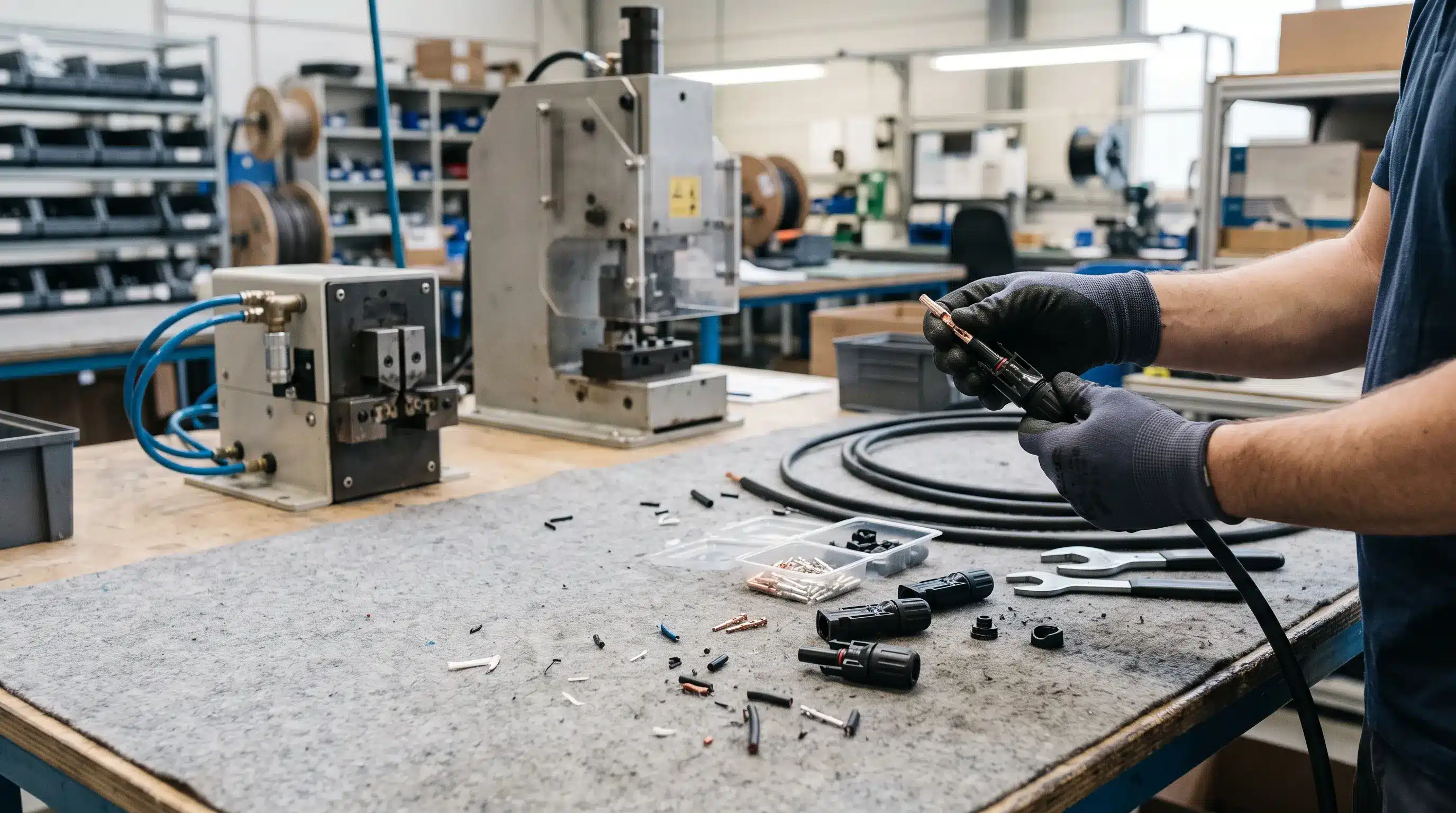

Temps de montage d'un connecteur : coût d'installation d'une connexion complète

Un raccordement engendre trois types de coûts : celui de la pièce, celui de la main-d'œuvre nécessaire à son installation et celui des travaux de réparation en cas de défaut. Le temps de montage d’un connecteur est le deuxième poste de coût, et sur un projet comportant 200 000 raccordements, quelques secondes par raccordement représentent au total des centaines d’heures de montage. Cette page explique comment réaliser une étude des temps, présente une étude ayant mesuré un temps de 23,4 secondes par extrémité finie, et explique comment interpréter les chiffres fournis par un fournisseur.

Points clés à retenir

• Le devis indique le prix de la pièce. La main-d'œuvre nécessaire à son installation est facturée à chaque raccordement.
• Les temps de montage ne sont comparables que si la méthode, la marge et l'outillage sont précisés.
• Nos résultats : 23,4 secondes par série terminée, six opérations, lot LOT-20261007-01, avec les temps d'extraction et de scellage indiqués ci-dessous.

Pourquoi le temps de montage des connecteurs n'apparaît pas dans la plupart des devis ?

Un acheteur de connecteurs se voit communiquer un prix unitaire, une quantité minimale de commande et un délai de livraison. Le chiffre qui détermine le coût de la main-d’œuvre du projet n’apparaît que rarement, car ce coût est à la charge de l’installateur. L’écart se révèle plus tard, lorsqu’une équipe qui avait prévu 20 secondes par connexion en passe en réalité 40.

Groupe de coûts	Qui le cite généralement ?	Qu'est-ce qui fait la différence ?
Pièce et outillage	Le fournisseur de connecteurs	Matériau, revêtement, quantité minimale de commande, outillage, certification
Frais de main-d'œuvre pour l'installation	Personne, sauf si on le demande	Temps de montage multiplié par le taux horaire de l'équipe
Défaillance et reprise	Personne	Qualité du sertissage, ajustement du joint, qualité de fabrication, traçabilité des lots

C'est à la troisième étape qu'un connecteur bon marché finit par coûter cher. Une terminaison refaite entraîne le coût d'une deuxième connexion, de la pièce retirée, d'un deuxième contrôle d'étanchéité et du temps nécessaire à la prise de décision.

Ce que mesure une étude des temps standard

Un temps standard correspond au temps dont a besoin un opérateur qualifié pour effectuer une opération à un rythme défini, majoré d'une marge tenant compte de la fatigue et des petits retards, ajoutée au temps net observé. Cette méthode relève du domaine de la mesure du travail au sein de l'ingénierie industrielle, et un étude des temps et des mouvements Il s'agit de l'observation directe d'un opérateur à l'aide d'un chronomètre. Le numéro d'un fournisseur n'est valable que s'il est accompagné des six champs ci-dessous.

Champ	Ce que cela signifie	Comment savoir s'il s'agit d'une mesure et non d'une estimation ?
L'unité	Une extrémité terminée, ou un ensemble complet comprenant deux extrémités et un test	Ce chiffre double ou diminue de moitié selon la réponse.
Méthode	Chronométrage continu d'un opérateur réel sur plusieurs cycles, ou tableau de durées prédéterminées	Le nom d'une méthode et un nombre de cycles, et non un simple chiffre
Durée nette par opération	Le délai observé avant l'octroi de l'allocation	Les valeurs par opération, car le total masque la durée réelle
Allocation	Le pourcentage ajouté pour tenir compte de la fatigue et des retards	Un pourcentage donné, appliqué à un moment donné
Outillage et poste de travail	Station manuelle, presse semi-automatique, visseuse dynamométrique, dispositif d'essai	Un numéro provenant d'un jeu d'outils n'est pas transféré
Contenu du numéro	Découpe, dénudage, sertissage, scellage, serrage, contrôle, emballage, manutention	Les essais et la manipulation sont souvent négligés

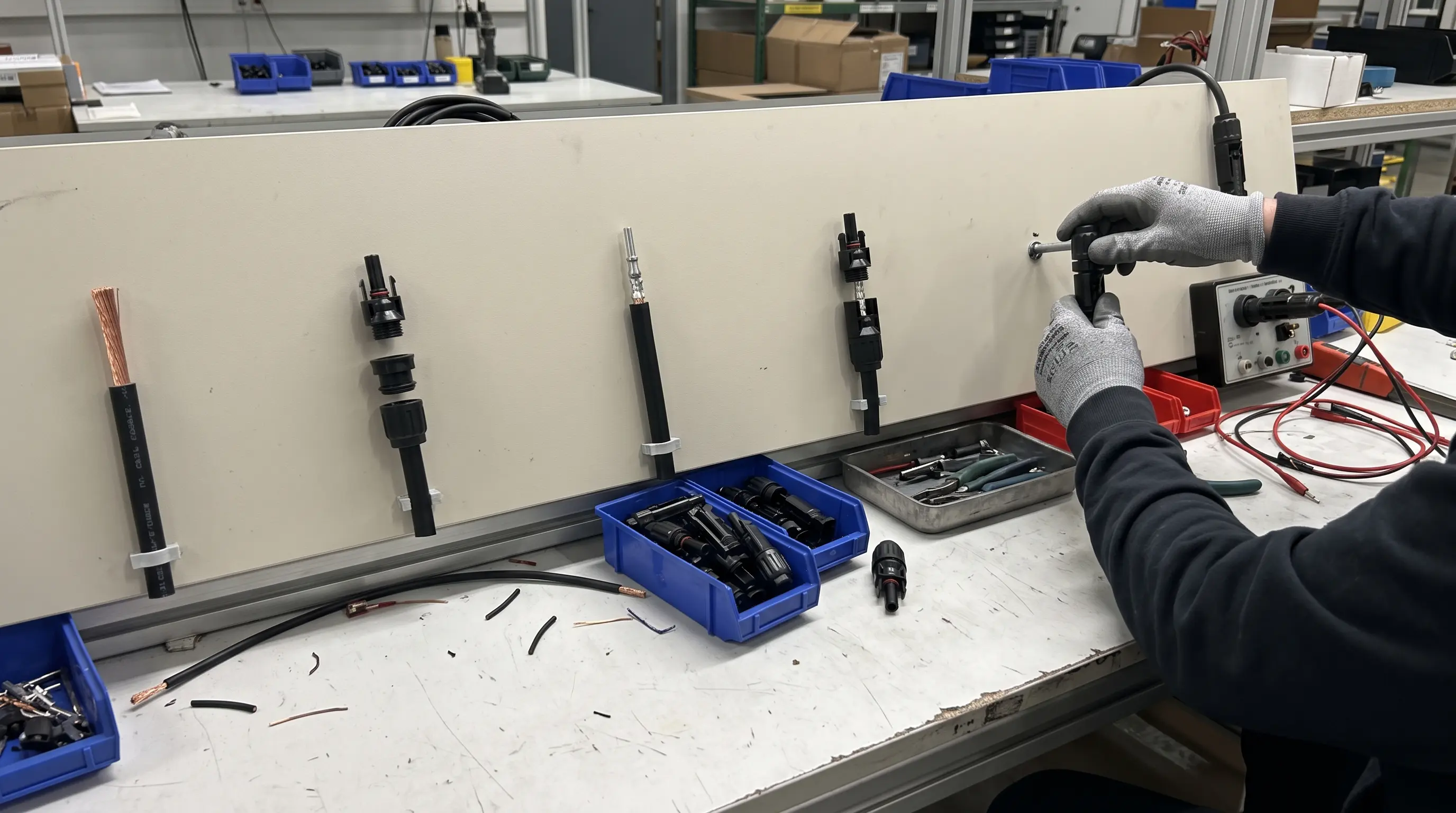

Exemple chiffré : 23,4 secondes par extrémité traitée

Le relevé ci-dessous provient de notre chaîne de production, lot LOT-20261007-01, daté du 07/10/2026 : chronométrage continu sur dix cycles, tolérance de 10% par opération, une extrémité d'un ensemble de connecteurs étanches sur un câble solaire de 4,0 et 6,0 mm².

Étape	Fonctionnement	Instructions de travail et outillage	Temps net	Heure normale
OP10	Coupe et dénudage de câbles	Dénudeuse pneumatique : dénudage de la gaine : 25 mm, dénudage du conducteur : 7,5 mm	3,5 s	3,9 s
OP20	Montage des pièces d'étanchéité	Le capuchon arrière, la griffe d'étanchéité et la bague d'étanchéité en silicone se glissent dans cet ordre	2,8 s	3,1 s
OP30	Sertissage de conducteurs	Presse semi-automatique équipée d'un micro-interrupteur de fin de course, à une course de pied	4,2 s	4,6 s
OP40	Insertion d'un contact	Enfoncer le contact jusqu’à ce que le loquet s’enclenche, puis le retirer légèrement pour vérifier	3,0 s	3,3 s
OP50	Serrage de l'écrou de queue	Visseuse électrique à couple maximal de 2,5 N·m, débrayage	4,5 s	5,0 s
OP60	Contrôle électrique	Dispositif dédié : résistance de boucle inférieure ou égale à 5 mΩ, absence de circuit ouvert et de court-circuit	3,2 s	3,5 s
	Une extrémité finie	Total, travaux sur les conduites de transport	21,2 s	23,4 s

Les temps de référence sont arrondis à 0,1 s ; leur somme est donc supérieure de 0,08 s à 21,2 × 1,10.

Où se trouvent les secondes, et qu'est-ce qui les fait bouger ?

La moitié du temps est consacrée à deux étapes : le sertissage et le serrage, car ces deux opérations impliquent un réglage précis qu’une machine doit atteindre et maintenir. Le sertissage assure également la jonction électrique et mécanique de l’ensemble. Une jonction sertie est une soudure à froid entre les brins et le corps du câble ; un joint soudé sur une cosse à sertir se trouve à l'extérieur de la gaine qui recouvre le contact, le câble et l'outil. Notre comparaison de raccords photovoltaïques sertis et soudés vous donne plus de détails.

Trois facteurs influencent ce chiffre, mais seuls certains d'entre eux relèvent du contrôle du fournisseur.

1. Le nombre de pièces d'étanchéité et de verrouillage. Une pièce manquante entraîne le rejet de l'ensemble.
2. C'est la station et l'outillage qui dictent le rythme. Une presse semi-automatique réalise le sertissage en une seule course, tandis qu'un outil manuel dépend de la course complète effectuée par l'opérateur.
3. La politique de test ajoute quelques secondes à chaque connexion et élimine celles qui auraient échoué en conditions réelles.

Quelle est la valeur de ce chiffre à l'échelle du projet ?

Extrémités finies	Durée de l'assemblage : 23,4 s	Temps d'assemblage : 17,5 s
10,000	65.0	48.6
100,000	650.0	486.1
1,000,000	6,500.0	4,861.1

Le temps de montage indiqué dans ce tableau pour le modèle 25% est de 163,9 heures par 100 000 raccordements. Sur un parc photovoltaïque flottant et au sol de 120 MW livré, le changement de processus par rapport à la méthode précédente a permis d’obtenir une réduction de cet ordre, sans aucun défaut de raccordement au cours des 18 mois qui ont suivi la livraison. Nous publions le temps et non un prix, car le taux horaire de main-d'œuvre est le vôtre.

Le temps ne peut pas racheter la qualité

Une durée standard plus courte n'a d'intérêt que si le joint correspondant est encore en bon état. Le lot soumis au test de durée a également été soumis à une contrainte jusqu'à la rupture, puis immergé.

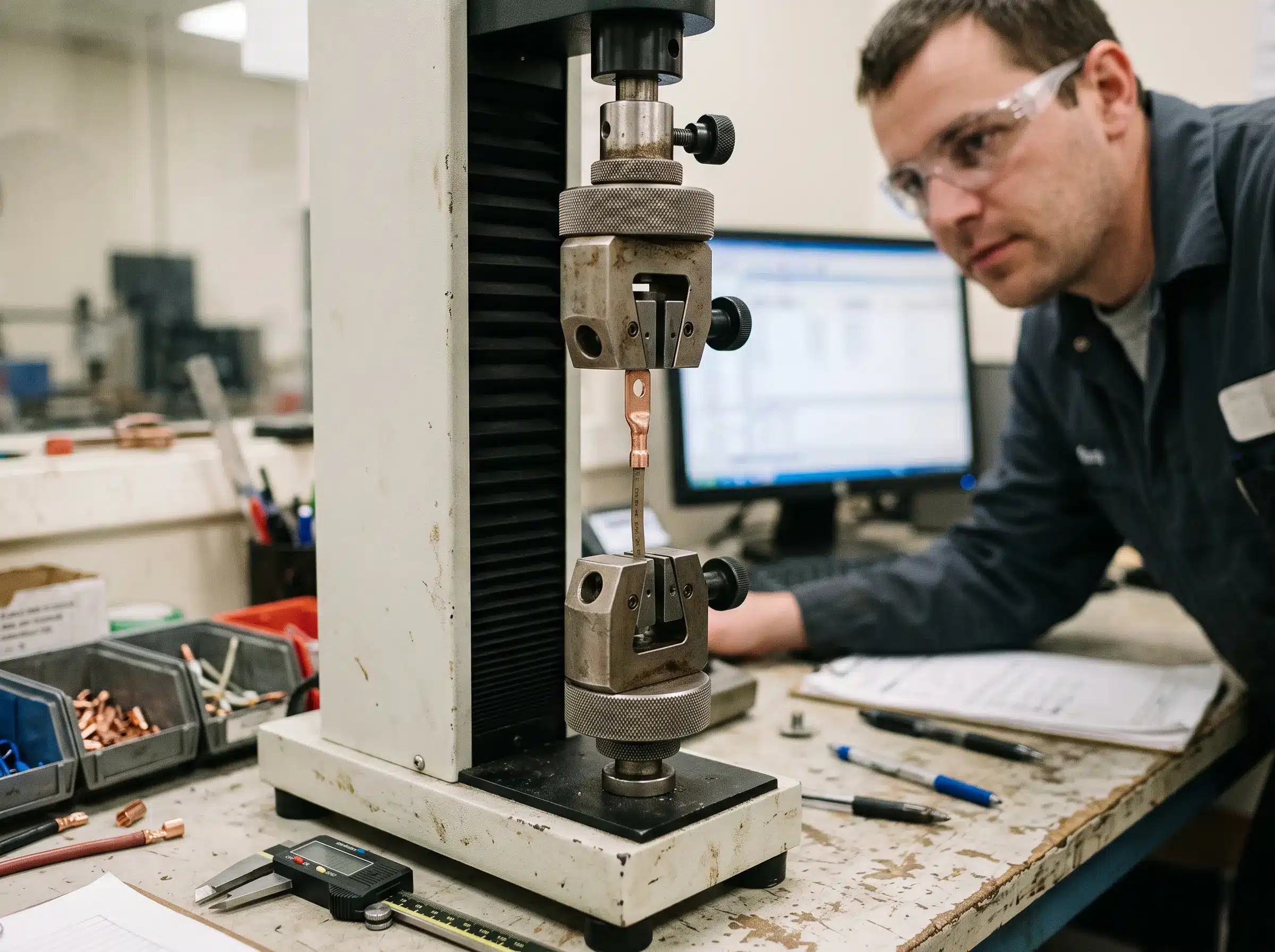

Force d'arrachement du sertissage sur un même lot

Cinq échantillons, traction axiale jusqu'à la rupture à une vitesse de 25 mm/min. Les limites correspondent aux valeurs de résistance à l'arrachement publiées pour la norme EN 60352-2 pour les sections suivantes : 310 N pour 4,0 mm² et 360 N pour 6,0 mm². Ces deux mêmes sections font l'objet d'une vérification croisée avec le tableau des conducteurs UL 486A-486B, qui indique 70 lb (311 N) pour le calibre 12 AWG et 80 lb (356 N) pour le calibre 10 AWG.

Échantillon	Chef d'orchestre	Terminal	Réglage du sertissage	Mode de défaillance	Limite	Mesuré
1	4,0 mm²	Tonneau ouvert estampé, laiton H62, étamé	CH 2,18 mm / CW 3,92 mm	Le conducteur s'est cassé au niveau du col, à l'extérieur du sertissage	310 N	386,4 N
2	4,0 mm²	Tonneau ouvert estampé, laiton H62, étamé	CH 2,19 mm / CW 3,90 mm	Brins séparés au niveau du bord ondulé, pas de glissement	310 N	372,1 N
3	4,0 mm²	Canon massif usiné, en cuivre, plaqué argent	Profondeur d'indentation : 2,45 mm	Le conducteur a été extrait du tonneau	310 N	428,5 N
4	6,0 mm²	Tonneau ouvert estampé, laiton H62, étamé	CH 2,52 mm / CW 4,45 mm	Le conducteur s'est cassé au niveau du col, à l'extérieur du sertissage	360 N	492,3 N
5	6,0 mm²	Canon massif usiné, en cuivre, plaqué argent	Profondeur d'indentation : 2,80 mm	Le conducteur s'est cassé au niveau du col, à l'extérieur du sertissage	360 N	540,8 N

Les trois échantillons de 4,0 mm² ont donné une valeur moyenne de 395,7 N et les deux échantillons de 6,0 mm² une valeur moyenne de 516,5 N ; ainsi, la valeur la plus faible de chaque groupe se situe respectivement à 20,01 TP3T et 36,81 TP3T au-dessus de sa limite. Il convient de noter l’inadéquation des tailles avant de réutiliser les classes AWG : 4,0 mm² est plus proche de 11,2 AWG et 6,0 mm² de 9,4 AWG ; le tableau métrique constitue donc la référence appropriée. L'échantillon 3 a atteint 428,5 N, ce qui est supérieur à sa limite, mais le conducteur est sorti du cylindre au lieu de se rompre à l'extérieur de celui-ci, et une règle d'acceptation qui ne tient compte que de la force permettra de valider les deux modèles. Une homologation revendiquée peut être vérifiée dans UL Product iQ.

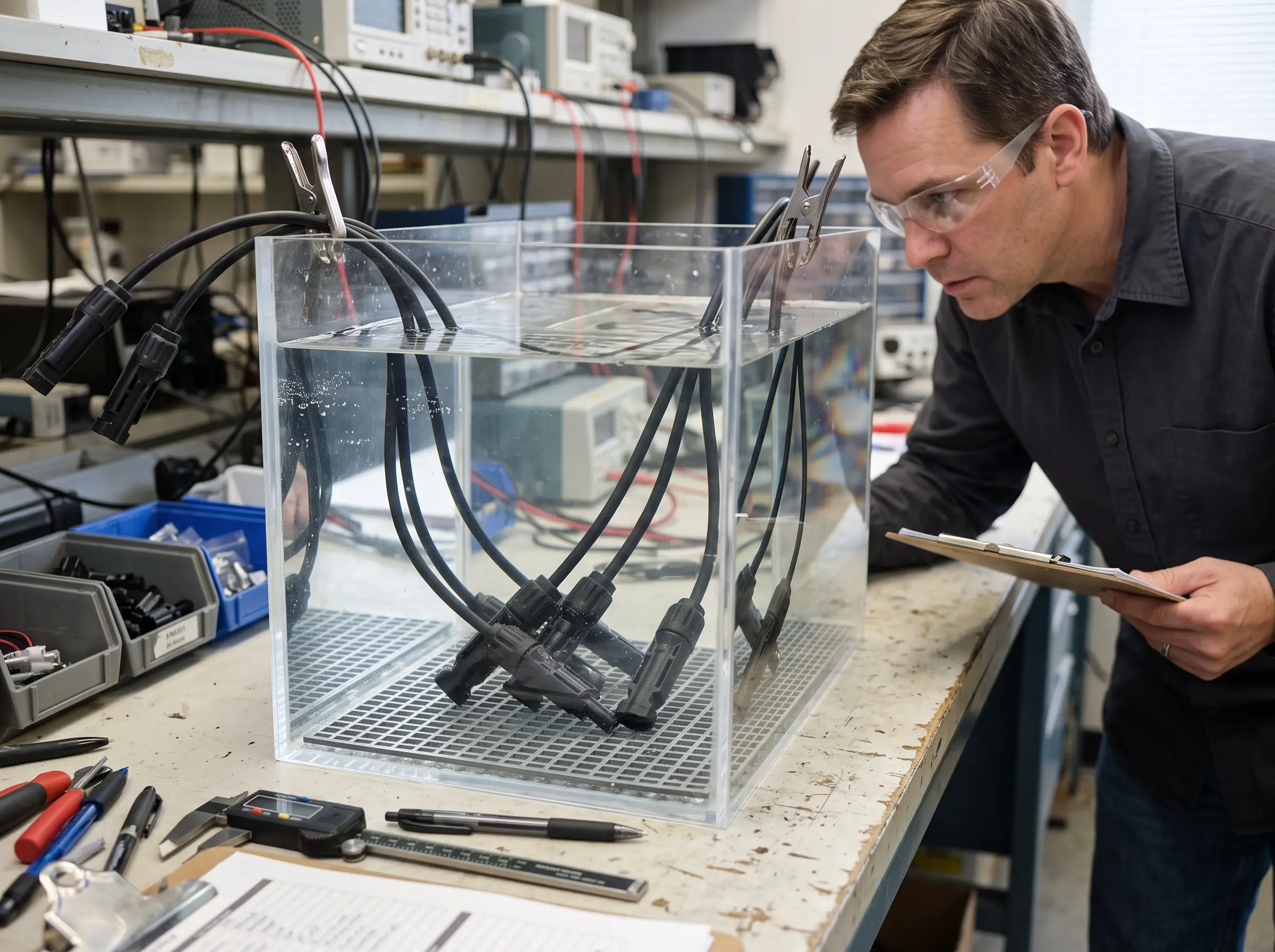

Résistance d'immersion et résistance d'isolement pour un même lot

Cinq échantillons assemblés, immersion statique à 1,5 m pendant 24 heures, résistance d'isolement à 500 V CC par rapport à un critère interne de 100 MΩ.

Exemple	Description	Couple de queue	Avant l'immersion	Au bout de 24 heures	Inspection interne
1	Fiche et prise assorties, diamètre extérieur du câble : 7,8 mm	2,5 N·m	supérieure à 500 MΩ	supérieure à 500 MΩ	Chambre sèche, aucune trace d'eau
2	Fiche et prise assorties, diamètre extérieur du câble : 8,2 mm	2,5 N·m	supérieure à 500 MΩ	supérieure à 500 MΩ	Chambre sèche, aucune trace d'eau
3	Douille filetée pour panneau avec joint torique en silicone	2,0 N·m	supérieure à 500 MΩ	450 MΩ	Rendre la rainure de joint lisse et sèche
4	Type à emboîtement sans vis, avec loquet	sans objet	supérieure à 500 MΩ	supérieure à 500 MΩ	Papier absorbant à l'intérieur, sec
5	Ensemble de sortie pour système de stockage d'énergie	3,0 N·m	supérieure à 500 MΩ	supérieure à 500 MΩ	Pas de condensation au niveau des broches

La norme CEI 60529 définit le code IP et la méthode d'essai ; la profondeur et la durée sont déclarées par le fabricant. Un échantillon ayant résisté à une immersion à 1,5 m pendant 24 h a satisfait aux conditions pour lesquelles il a été testé, mais ce résultat n'étend pas la classification à un autre diamètre de câble ou à une moitié non raccordée. L'échantillon n° 3 est celui dont la valeur a baissé, à 450 MΩ, tout en restant dans les limites du critère.

Ces données montrent que le gain de temps n'a pas été obtenu en réduisant le sertissage ni en omettant le contrôle de l'étanchéité. Le prélèvement de cinq échantillons sur un lot relève de l’échantillonnage de production, à l’instar des contrôles effectués par un acheteur avant de valider une commande. Un essai de type est une procédure distincte, réalisée conformément aux normes relatives aux systèmes de connecteurs CEI 62852 et UL 6703, qui certifient conjointement un contact, une section de câble et une pince à sertir. Notre page consacrée au contrôle qualité énumère les vérifications associées à cette fiche.

Comment comparer les délais de montage de deux fournisseurs

1. Qu'est-ce qu'une unité, une extrémité ou un ensemble complet ? La réponse détermine si les essais doivent être effectués à l'intérieur de celui-ci.
2. Comment ce chiffre a-t-il été obtenu, sur combien de cycles ? Dix cycles chronométrés ou plus, ou un système basé sur une durée prédéterminée.
3. Quelle marge est incluse, et où ? Un pourcentage indiqué, appliqué à chaque opération, est vérifiable.
4. Quels outillages et quelle station ont été utilisés ? Il convient de préciser le nom de la presse, de la matrice et de la clé dynamométrique.
5. Le test électrique est-il pris en compte dans le délai ? Si ce n'est pas le cas, ajoutez-le avant de procéder à la comparaison.
6. Qu'est-ce que ce chiffre ne prend pas en compte ? La manutention, l'emballage et le montage sur site sont généralement omis.

Quand le temps de montage n'est pas le facteur déterminant

Si votre priorité est	Commencez plutôt par ici
Valider un échantillon avant de passer commande	Contrôle d'échantillons de connecteurs : ce qu'il faut vérifier avant de donner votre accord
Rédiger l'appel d'offres de manière à ce que les réponses soient exploitables	Liste de contrôle pour les appels d'offres concernant les connecteurs RF : les informations requises des fournisseurs
Identification de la gamme de connecteurs couverte par cette fiche	Connecteurs solaires PV4 compatibles MC4

Lorsqu'une connexion doit être rouverte à des fins de maintenance, le temps de montage importe moins que la procédure de réouverture. Lorsque le coût d'une panne est élevé et que l'équipe n'est pas sous votre contrôle, un ensemble de câbles pré-assemblé permet de réaliser les travaux sur une ligne contrôlée.

D'où proviennent ces chiffres ?

Ces tableaux proviennent du service de contrôle qualité de PVLinkTech, lot LOT-20261007-01, et ont été testés le 07/10/2026 à 23,5 °C et 54% d'humidité relative par l'inspecteur QC-03. Les trois tableaux sont disponibles en téléchargement.

Les normes sont répertoriées par nom et par numéro, sans lien :

• IEC 60352-2, Connexions sans soudure, Partie 2 : Connexions serties. Tableau des forces d'arrachement en fonction de la section transversale, d'où proviennent les limites de 310 N et 360 N.
• UL 486A-486B, Connecteurs de câbles, résistance en fonction de la section du conducteur : 70 lb pour 12 AWG, 80 lb pour 10 AWG.
• IEC 60529 et IEC 62852, ainsi que UL 6703. L'indice IP et les normes relatives aux systèmes de connecteurs qui définissent conjointement les caractéristiques d'un contact, la section du câble et l'outil de sertissage.
• UL Product iQ, le répertoire des certifications UL, pour vérifier une allégation.

Toutes les pages ont été consultées le 07/10/2026. Les limites d'acceptation ont été recoupées avec deux reproductions publiées du tableau de la norme EN 60352-2 et du tableau des normes UL 486A-486B.

FAQ

Quelle est la durée normale de montage d'un connecteur ?

Il n'y a pas de chiffre précis. Cela dépend des pièces, de l'outillage, du câble et de la présence ou non de tests. Un connecteur en deux parties sur un câble préparé peut être assemblé en quelques secondes, tandis qu'un ensemble étanche comportant plusieurs pièces d'étanchéité, un écrou d'extrémité serré au couple et un test électrique 100% prend plus de temps. Le record dans ce cas est de 23,4 secondes par extrémité assemblée.

Un temps de montage plus court signifie-t-il une connexion moins chère ?

À condition que le raccord situé en amont tienne bien. Un processus qui s'accélère parce que le test a été supprimé ou parce que l'étanchéité a été simplifiée transfère les coûts de la chaîne de production vers le terrain, où une remise en fabrication implique un deuxième raccordement ainsi que le temps de main-d'œuvre nécessaire pour localiser la défaillance. Comparez la rapidité obtenue aux données d'arrachement et d'étanchéité du même lot.

Comment mesure-t-on le temps d'assemblage d'un connecteur ?

La méthode couramment utilisée consiste à chronométrer en continu à l'aide d'un chronomètre sur plusieurs cycles successifs. Un observateur suit un opérateur pendant dix cycles ou plus, note la durée nette de chaque opération, puis ajoute une marge prédéfinie pour tenir compte de la fatigue et des retards. Les systèmes de temps prédéterminés, quant à eux, estiment la durée de ce même travail à partir de tableaux de mouvements élémentaires.

Un essai de traction réalisé sur cinq échantillons suffit-il pour homologuer un connecteur ?

Non. Un échantillonnage de production comprend cinq échantillons par caractéristique et montre que le processus était bien centré le jour où il a été mis en œuvre. L'homologation d'un système de connecteurs repose généralement sur un essai de type réalisé conformément aux normes applicables aux connecteurs, sur un ensemble d'échantillons défini, la section du câble et l'outil de sertissage faisant partie intégrante de la qualification.

Le prix du connecteur inclut-il le temps de montage ?

En général, non. Le prix unitaire couvre la pièce, tandis que la main-d'œuvre nécessaire au montage revient à celui qui procède à l'installation. Cela change lorsque le fournisseur livre un câble assemblé prêt à l'emploi, car le temps de production est alors inclus dans le prix. La comparaison pertinente porte alors sur le coût d'installation par connexion.
