Qu'est-ce qu'un connecteur MC4 ? Cela dépend de laquelle des trois choses vous faites référence

“ Qu’est-ce qu’un connecteur MC4 ? ” : cette question peut avoir trois réponses différentes, et celle que vous obtiendrez dépendra de la personne à qui vous la posez. Pour un avocat spécialisé en droit des marques, il s’agit du produit d’une seule entreprise. Dans le catalogue d’un distributeur, ce terme désigne une famille de connecteurs physiquement similaires provenant d’au moins dix fabricants. Sur un toit, il s’agit simplement de ce qui est déjà vissé au panneau. Ces trois interprétations ne sont pas interchangeables, et c’est précisément cette divergence qui est à l’origine des erreurs de commande et des défaillances sur le terrain.

Le nom est vérifié par rapport à la page produit du fabricant, à l'historique public de l'évolution du connecteur et aux normes de qualification qui s'y appliquent. Aucune marque n'est classée.

D'où viennent ces quatre personnages ?

MC signifie « Multi-Contact », le fabricant suisse qui a conçu ce connecteur et qui a été racheté par Stäubli en 2002. Le chiffre 4 correspond au diamètre de la broche de contact, exprimé en millimètres. Un connecteur MC3, doté d’une broche de 3 mm, avait été développé en 1996 et a été retiré du marché en 2016 ; le MC4 a été lancé en 2004 pour lui succéder (connecteur MC4, Wikipédia).

La convention de dénomination explique en grande partie la confusion qui en découle. Ce terme désigne la gamme de produits d'une entreprise, articulée autour d'une taille de broche spécifique. Il ne s'est jamais agi d'un nom de catégorie ni d'une référence standard.

1996	Multi-Contact développe le MC3, un connecteur à broches de 3 mm	Le premier connecteur photovoltaïque de cette gamme ; production arrêtée en 2016
2002	Multi-Contact est rachetée par Stäubli	Le MC4 est un produit Stäubli dès sa mise sur le marché
2004	Le MC4 est lancé	Verrouillage positif, déverrouillage à l'aide d'un outil, tension nominale initiale de 600 V
2008	Le NEC interdit les connecteurs pouvant être débranchés sous tension	Aux États-Unis, l'utilisation d'un outil de déverrouillage certifié et spécifique à chaque produit devient une obligation légale.
Depuis 2011	D'autres fabricants lancent des produits de type MC4	Le nom devient une catégorie de marché plutôt qu'un produit unique
De 2016 à aujourd'hui	Le MC4 EVO2 fait son apparition ; les tensions nominales atteignent 1 500 V CC	La nouvelle version reste compatible avec l'ancienne.

Stäubli indique clairement à qui appartient le produit sur sa propre page produit : “ MC4 est une marque déposée de Stäubli ”, et le MC4 d'origine est interchangeable avec tous les connecteurs de la gamme MC4 de Stäubli. En 2022, Stäubli Electrical Connectors détenait environ la moitié du marché mondial de cette gamme de connecteurs.

Ce que ce nom désigne concrètement

Lorsqu'un schéma, un e-mail ou une fiche produit sur une plateforme de vente en ligne mentionne « MC4 », cela fait généralement référence à l'une des lignes ci-dessous. C'est la ligne concernée qui détermine si deux connecteurs sont interchangeables, et seuls les documents permettent d'y répondre.

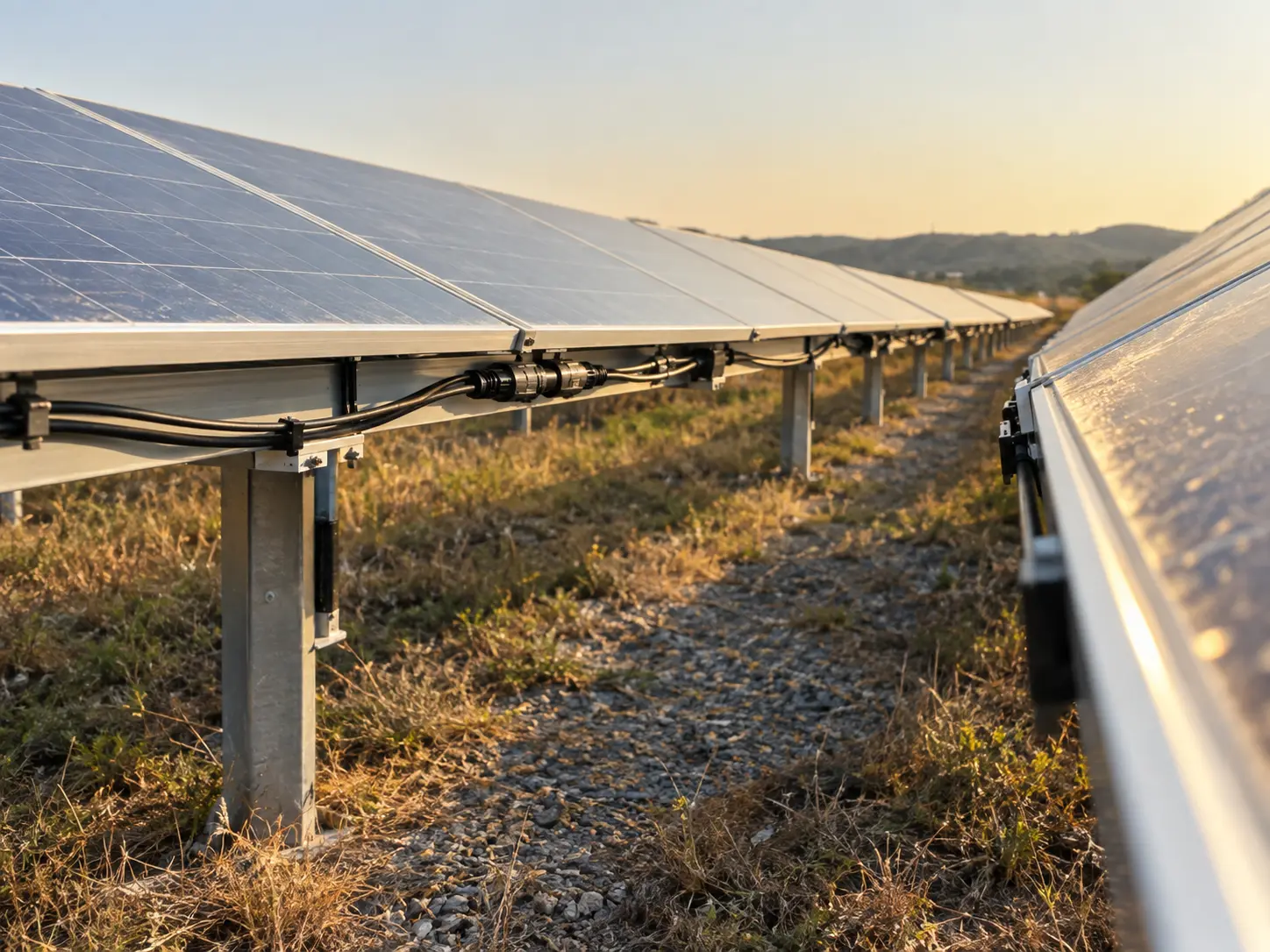

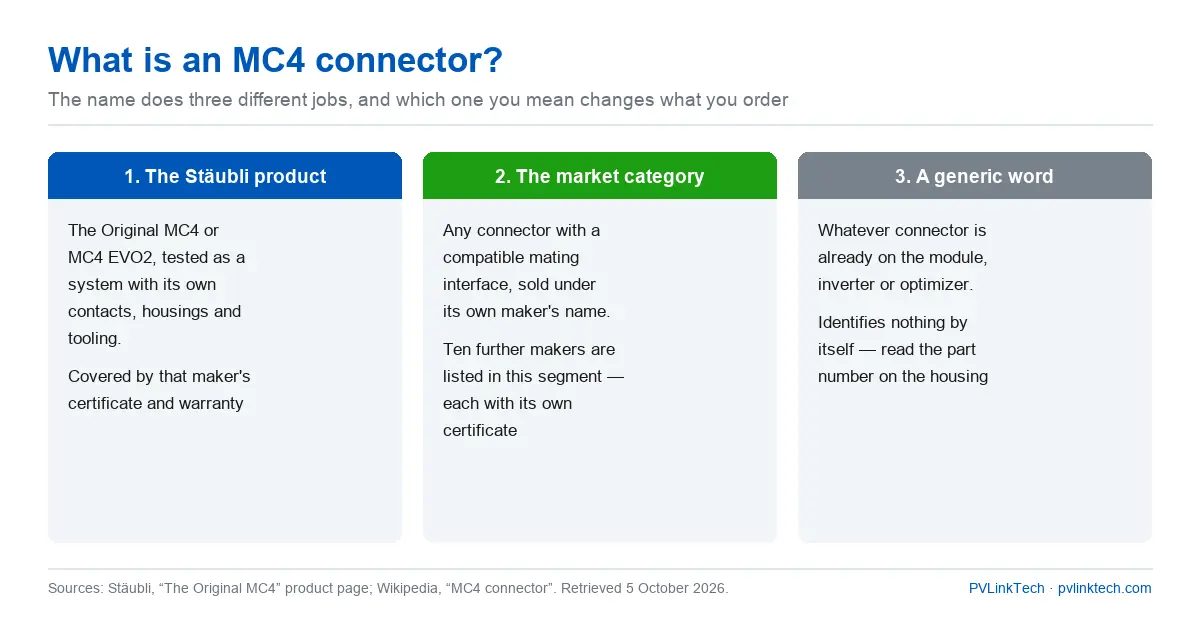

Le produit Stäubli	Le MC4 ou MC4 EVO2 d'origine, testé en tant que système avec ses propres contacts, boîtiers et outillage	L'ensemble est-il couvert par la certification et la garantie de Stäubli ?
La catégorie de marché	Tout connecteur doté d'une interface d'accouplement compatible, commercialisé par d'autres fabricants sous leur propre marque	Que les deux moitiés s'assemblent physiquement — ce qui n'est pas la même chose que d'être conçues pour s'assembler
Terme générique désignant le connecteur CC	Quel que soit le connecteur présent sur le module, l'onduleur ou l'optimiseur que vous avez devant vous	Cela ne suffit pas à lui seul. Il faut quand même lire la pièce ou le certificat.

Les produits de cette deuxième ligne ne constituent pas des variantes d'un même article. L'article Wikipédia consacré à ce connecteur répertorie dix autres fabricants présents sur ce segment, chacun proposant sa propre géométrie de contacts, son propre boîtier et sa propre certification.

C'est la deuxième rangée qui pose le plus de problèmes, et la raison est d'ordre mécanique. Une interface d'assemblage peut être reproduite avec suffisamment de précision pour permettre un assemblage manuel, alors qu'aucun des deux produits n'a jamais été testé avec l'autre. L'assemblage fonctionne, mais rien dans la documentation ne le prévoit.

Pour déterminer ce qu’est un connecteur MC4, il faut donc commencer par identifier à laquelle de ces trois séries il s’agit, car seule la première est couverte par un certificat de fabricant unique.

Ce que couvrent les normes

Deux normes de qualification s'appliquent au connecteur lui-même, et toutes deux le décrivent comme un système — les contacts, le boîtier, le câble et la pince à sertir, testés ensemble par un même fabricant. Les autres lignes correspondent aux documents qui les accompagnent dans un cahier des charges.

IEC 62852:2014 avec l'amendement 1 (2020)	Connecteurs CC pour systèmes photovoltaïques, d'une tension nominale maximale de 1 500 V CC et d'un courant nominal maximal de 125 A par contact, “ sans capacité de coupure ”	Le programme de test évalue un connecteur en tant que système, et non en tant qu'interface.
EN 62852:2015+A1:2020	Adoption européenne, texte identique à la norme CEI 62852:2014	Idem
UL 6703	Connecteurs destinés aux installations photovoltaïques (Amérique du Nord)	S'applique au connecteur indiqué, par pièce
UL 62852, édition 1 (2022)	La publication par UL du document de la CEI	Idem
IEC 62548	Exigences de conception pour les installations photovoltaïques	Exige que les connecteurs photovoltaïques proviennent de la même source
NEC 690.33(C)	Le code d'installation américain	Lorsque les connecteurs à accoupler ne sont pas du même type ni de la même marque, leur compatibilité doit être certifiée et identifiée.

Ce que couvre un certificat de paire appariée

Les normes CEI 62852 et UL 6703 s'appliquent aux connecteurs provenant d'un seul fabricant. Un certificat délivré pour une paire de connecteurs provenant d'un même fabricant n'est pas valable pour une paire composée de connecteurs provenant de deux fabricants différents, même si les pièces s'emboîtent correctement.

Un article rédigé par un chercheur des Sandia National Laboratories à l’intention du groupe de travail TC82 de la CEI, qui étudie actuellement une norme universelle relative aux connecteurs photovoltaïques, expose la situation sans détours : les normes de qualification visent à évaluer les connecteurs d’un même fabricant et ont été modifiées pour interdire explicitement l’accouplement de connecteurs provenant de fabricants différents — alors que l’industrie a continué à concevoir des connecteurs qui, dans la pratique, s’accouplent couramment malgré tout. L’article qualifie cela de violation des codes électriques à l’échelle mondiale et décrit le groupe de travail comme une réponse à ce problème.

Quelles références figurent dans la liste ?

La certification s'applique à une pièce, et le nom de marque figurant sur le boîtier indique uniquement à quelle gamme elle appartient. Il ne précise pas quelles références sont certifiées, ni ce que couvre cette certification. Il faut consulter le certificat pour le savoir, pièce par pièce.

Ne jamais brancher ni débrancher sous tension.

Quelle que soit la signification que vous donnez à ce nom, la règle est la même pour toute la gamme, y compris pour les installations en 12 V et 48 V. Le courant continu permet de un arc reste sous tension dès qu'il est activé, alors que le courant alternatif a tendance à s'éteindre de lui-même lorsque la tension passe par zéro. Ainsi, un connecteur ouvert ou fermé alors qu'il est sous tension peut faire fondre et piquer ses contacts, sans que ces dommages ne soient visibles de l'extérieur.

Ce raccord fonctionne alors à une température plus élevée que prévu pendant le reste de sa durée de vie. Le mécanisme de verrouillage rendu obligatoire par la modification du code de 2008 existe pour la même raison : il réduit considérablement le risque de séparation accidentelle en cas de traction sur le câble et nécessite l'utilisation d'un outil afin que le déverrouillage soit intentionnel.

Si vous travaillez sur une ligne sous tension, procédez dans l'ordre suivant : isolez, vérifiez, puis ouvrez le connecteur.

Comment savoir lequel vous possédez réellement

Il est plus rapide de lire la référence de la pièce que de deviner à partir de sa forme, car plusieurs de ces connecteurs se ressemblent.

1. Recherchez la marque et la référence sur le boîtier. Un connecteur sans marquage n'est absolument pas identifiable de l'extérieur, ce qui constitue en soi la réponse que vous cherchez.

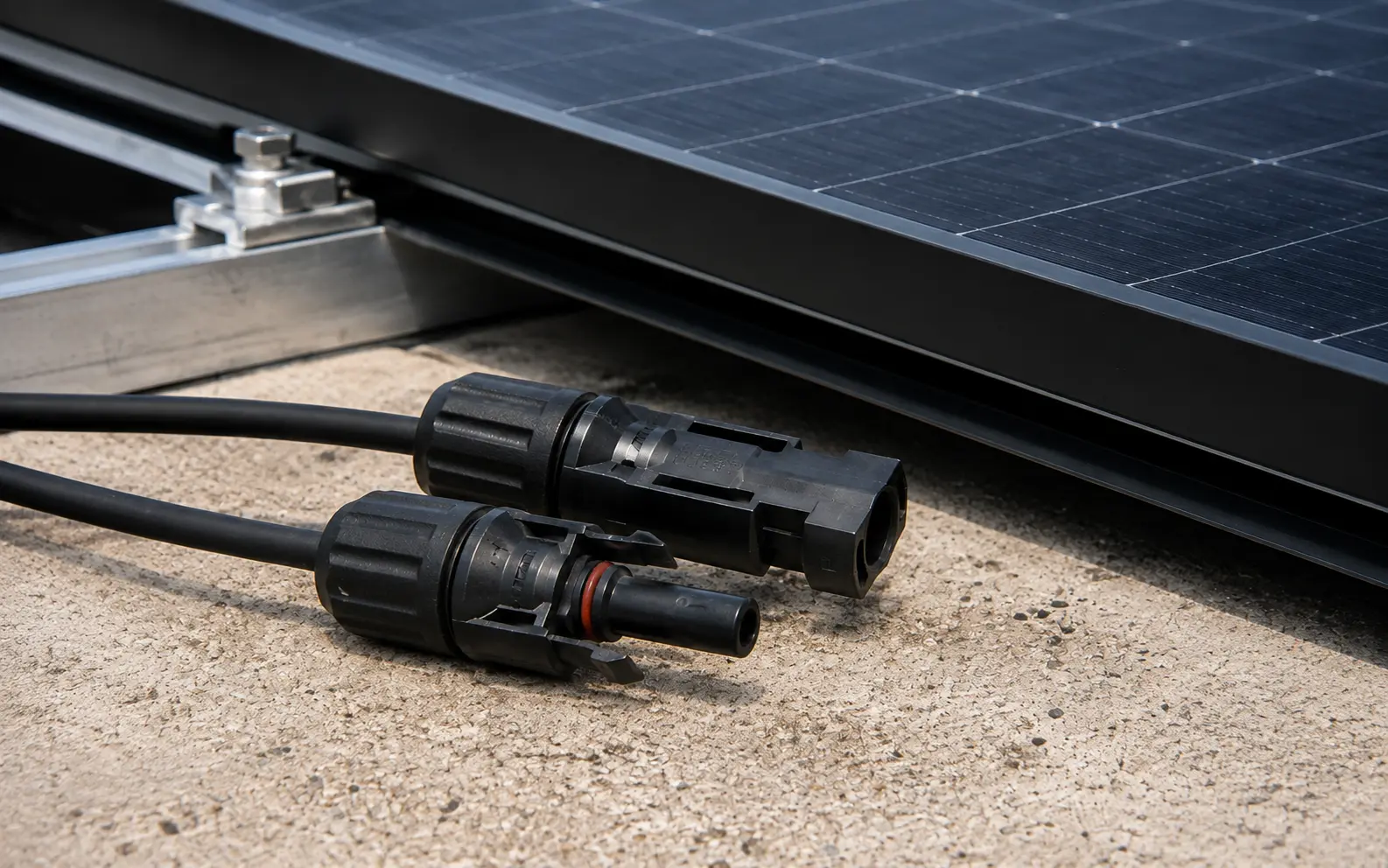

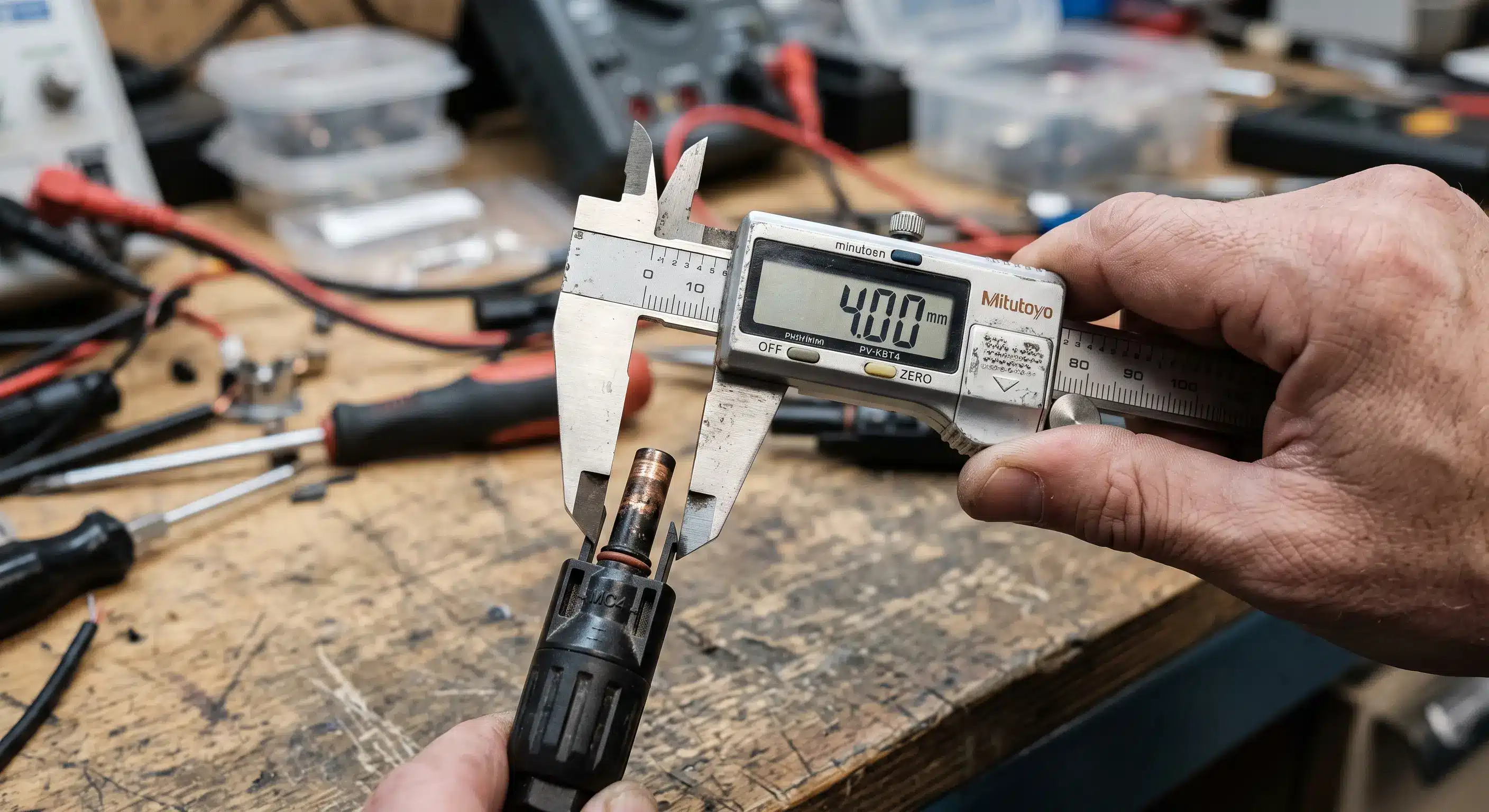

2. Mesurez la broche de contact. Une broche de 4 mm correspond à la gamme MC4 ; une broche de 3 mm correspond à l'ancienne génération MC3, qui est un système différent et désormais obsolète.
3. Vérifiez si un outil est nécessaire pour séparer les deux moitiés. Sur le marché américain, le démontage à l'aide d'un outil est une obligation légale.
4. Vérifiez la certification en fonction de la référence de la pièce. Recherchez la pièce exacte dans UL Product iQ, qui permet d'effectuer une recherche par numéro de pièce, numéro de modèle ou catégorie — une fiche correspond à la pièce répertoriée.
5. Vérifiez la gamme de câbles compatibles avec le connecteur, puis comparez-la à celle de votre câble. Il se peut qu’un connecteur compatible avec la section de votre câble ne le soit pas avec le diamètre de son isolation. Ces deux valeurs figurent généralement dans la fiche technique, mais seule l’une d’entre elles est souvent indiquée.
6. Demandez le plan de cette pièce précise. C'est sur ce plan que figure le tableau des caractéristiques électriques. Ce n'est pas le cas dans une brochure générale.
7. Si l'assemblage existe déjà, comparez les deux moitiés. Le code traite du cas où une même paire comporte des marques différentes ; une paire hétérogène constitue un constat, mais n'est pas automatiquement considérée comme un défaut ; son maintien nécessite toutefois une justification documentée.

Les étapes 1 à 3 prennent environ deux minutes, le connecteur à la main. Les étapes 4 à 7 nécessitent des documents. Ensemble, elles permettent de déterminer de quel type de connecteur MC4 il s'agit pour une pièce que vous possédez déjà.

Que faut-il indiquer sur le bon de commande ?

Une commande portant uniquement la mention “ MC4 ” sera honorée avec le produit que le fournisseur jugera le plus proche. Les champs ci-dessous permettent de transformer une demande en une commande à laquelle le fournisseur peut être tenu de se conformer.

Fabricant et référence exacte de la pièce	La certification concerne la partie	Un nom de famille sans numéro de référence
La certification et son champ d'application	Indique le système testé, la tension et le courant	“ Certifié ” sans mention d’une norme précise
Tension nominale, et s'il s'agit de courant continu	Les puissances nominales ne sont pas interchangeables entre le courant alternatif et le courant continu	Une puissance nominale en courant alternatif présentée comme si elle couvrait le courant continu
Courant nominal à la température d'essai	Une valeur mesurée sans indication de ses conditions ambiantes ne peut pas être comparée	Une figure actuelle sans température
Indice de protection IP avec et sans boîtier de raccordement	Il s'agit de conditions distinctes, avec des notations distinctes.	Un code IP sans condition précisée
Gamme de câbles : section et diamètre extérieur	Les deux doivent correspondre au câble que vous utilisez systématiquement	Une section transversale citée isolément
Le test a permis de déterminer que la paire était conforme aux critères suivants :	Une paire provenant d'un même fabricant, ou un ensemble compatible	Un certificat ne mentionnant pas l'identification de la paire testée
Références des outils et des pièces de contact	Le sertissage fait partie du système testé	Une recommandation invitant à “ utiliser une pince à sertir standard ”

Si un fournisseur refuse de communiquer le nom de la paire de test ou la référence de l'outillage, cela constitue en soi une information sur la manière dont la pièce a été qualifiée. La manière dont le sertissage est réalisé et contrôlé est abordée dans notre guide de sertissage.

FAQ

Un connecteur MC4, c'est la même chose qu'un connecteur solaire ?

Non, et cette distinction est importante dans le domaine des achats. Demander ce qu’est un connecteur MC4 n’est pas la même chose que s’interroger sur les connecteurs solaires : MC4 est une gamme de produits protégée par une marque déposée au sein d’une catégorie qui regroupe plusieurs familles d’interfaces, et le marché utilise également ce terme de manière générique pour désigner des produits compatibles. Un schéma portant la mention “ connecteur solaire ” n’identifie pas une interface ; celui portant la mention MC4 identifie une famille, mais pas encore une référence. Si les deux familles que vous avez sous les yeux sont bien celles en question, notre Comparaison entre le MC4 et le PV4 qui s'adaptent directement à cette paire.

Puis-je raccorder un connecteur MC4 d'une marque à celui d'une autre marque ?

D'un point de vue physique, c'est souvent le cas. C'est précisément le problème auquel s'attaquent ces normes. Les certifications CEI 62852 et UL 6703 sont établies pour le système d'un fabricant donné, et la réglementation américaine exige que les connecteurs qui ne sont pas du même type ni de la même marque soient homologués et identifiés pour garantir leur interconnectabilité. Une interconnexion non testée est considérée comme un manquement au code, et les inspecteurs la consignent comme telle.

Pourquoi est-ce que je n'arrive pas à démonter un connecteur MC4 à la main ?

En effet, un mécanisme de verrouillage est nécessaire, et son déverrouillage nécessite l'utilisation d'un outil spécifique. Cette exigence fait suite à une modification du code de 2008, motivée par des cas de séparation sous contrainte. Forcer la séparation d'un raccord à l'aide d'une pince endommage le boîtier et les languettes de verrouillage, ce qui constitue une cause fréquente d'infiltration d'eau qui n'apparaît que bien plus tard.

Comment savoir si mon connecteur est homologué pour 1 500 V ?

Vérifiez la tension nominale indiquée sur le certificat ou sur le plan de cette pièce. La première génération avait une tension nominale de 600 V, tandis que les versions ultérieures atteignent 1 500 V CC ; le nom de la gamme ne donne donc aucune indication sur la tension. Il s'agit d'une valeur propre à chaque pièce.

Un indice de protection IP plus élevé est-il synonyme d'un meilleur connecteur ?

Pas en soi. La norme IP68 est une classification à deux variables : IEC 60529 laide la profondeur et la durée du test à un accord entre le fabricant et l'acheteur ; ainsi, deux produits portant le même code peuvent avoir été testés dans des conditions différentes. Demandez les deux chiffres.

Comment pouvons-nous vérifier que la pièce qui nous a été envoyée correspond bien à celle que nous avions commandée ?

Demandez le certificat correspondant à la référence de la pièce livrée, vérifiez-le par rapport aux plans et assurez-vous que les références du contact, du boîtier et de l'outillage correspondent à celles indiquées dans la qualification. Si ces documents font défaut, envoyer un échantillon pour analyse c'est moins coûteux que de s'en rendre compte après la mise en service. Sur nos pages consacrées aux connecteurs photovoltaïques, nous indiquons la tension nominale, le courant nominal, l'indice de protection IP et la certification pour chaque série ; lorsque certaines caractéristiques ne s'appliquent pas à une série, nous le précisons clairement plutôt que de laisser le champ vide.

Avant de passer commande

C'est par le nom figurant sur un dessin que commence le cahier des charges. Ce qui distingue une commande correcte d'une commande plausible, c'est la capacité du fournisseur à répondre à trois questions : à quelle famille appartient l'interface, quelle référence est fournie et que couvre le certificat de cette pièce ? Si deux de ces trois éléments restent vagues, cela en dit long sur le fournisseur.

Si vous avez une pièce en main et aucune documentation, Envoyez-nous la référence de la pièce ou une photo, et nous vous indiquerons à quelle famille il appartient et ce que vous devez demander au fournisseur. La logique de sélection sur laquelle repose l'interface, qui prend en compte la tension, le courant, l'étanchéité et l'environnement, est détaillée dans notre Guide de sélection des connecteurs solaires.
