É melhor cravar ou soldar os terminais dos conectores solares?
A escolha entre conectores solares com crimpagem ou soldagem é a dúvida mais comum sobre terminação, e não há uma resposta única: siga o método de terminação aprovado para o terminal. Para terminais de conectores projetados para crimpagem, uma crimpagem qualificada com o terminal, o cabo e a ferramenta de crimpagem especificados pelo fabricante é normalmente a junta preferida. A crimpagem faz parte de um sistema certificado: as normas IEC 62852 e UL 6703 certificam o contato, o condutor e as ferramentas em conjunto, e uma crimpagem controlada forma uma conexão metal a metal estanque ao gás que resiste a ciclos térmicos. Não adicione solda, a menos que o fabricante do conector permita explicitamente, pois a capilaridade e a rigidez da solda podem transferir tensão para o cabo e dificultar o controle do processo. Para terminais projetados para soldagem, siga as instruções do fabricante.
Índice
Resposta curta: Siga o método de desligamento qualificado do terminal
A resposta depende de como o terminal foi projetado, e não de preferências pessoais. Um terminal projetado para crimpagem possui um corpo em forma de barril para compressão, um revestimento metálico escolhido para contato por soldagem a frio e um registro de qualificação que lista as combinações exatas de cabos e ferramentas. Um terminal projetado para soldagem, como um terminal com copo de solda ou terminal de anel, possui geometria e revestimento escolhidos para juntas com umidade. Cada método é certificado para o terminal com o qual foi projetado; misturá-los geralmente resulta em uma aplicação fora do escopo do certificado.
Para conectores solares, a regra prática é simples: verifique a ficha técnica ou as instruções de montagem antes de escolher. Se o fabricante indicar o crimpamento com uma ferramenta específica, faça o crimpamento. Se a soldagem estiver indicada ou for explicitamente permitida, solde de acordo com as instruções. Se a ficha técnica não fornecer informações, considere o crimpamento como padrão, pois praticamente todos os conectores compatíveis com MC4 e Conector solar do tipo PV4 os contatos são terminais de crimpagem.
Os riscos são maiores na área de energia fotovoltaica do que em trabalhos internos de baixa tensão. Um circuito opera com tensão de até 1.500 V CC, fica energizado sempre que a luz incide sobre os módulos e fica exposto ao ar livre por vinte anos, sujeito a ciclos térmicos e vibrações. A terminação do cabo fotovoltaico é a junção onde a corrente é transferida do condutor para o terminal, e é essa mesma junção que o certificado abrange quando ela é feita de acordo com o processo especificado.
Como uma crimpagem controlada forma uma junta elétrica e mecânica
Conclusão principal: A crimpagem cria uma conexão do tipo “soldagem a frio” estanque ao gás, isolando o oxigênio para evitar a corrosão e o acúmulo de resistência elétrica a longo prazo.
A crimpagem funciona comprimindo o cilindro do terminal ao redor do condutor até que os fios se deformem e o metal entre em contato direto com o metal em vários pontos. O resultado é uma conexão estanque ao gás: a interface é vedada contra o oxigênio, de modo que a corrosão não pode se infiltrar e aumentar a resistência com o tempo. Essa é a “soldagem a frio” que dá origem ao nome do processo de crimpagem.
A parte elétrica e a parte mecânica formam a mesma conexão. A corrente passa pela interface comprimida, e a qualidade dessa interface se reflete na resistência de contato; a parte mecânica mantém o condutor firme, protegendo-o contra vibrações e tração. Um fabricante de conectores classifica o sistema como um todo, incluindo o invólucro: a série PV4 é classificada para até 65 A com cabo de 10 mm² sob condições de teste da TÜV, e o conector conduz corrente apenas na mesma capacidade que o cabo crimpado nele.
IEC 62852:2014+AMD1:2020
Norma UL 6703
Capacidade nominal de até 65 A (10 mm²)
As normas tratam a crimpagem como um sistema. A norma IEC 62852:2014+AMD1:2020 CSV, que trata de conectores em circuitos de corrente contínua de sistemas fotovoltaicos (como, por exemplo, a norma Conector MC4 (projetos) e a norma UL 6703 na América do Norte certificam o contato, o tamanho do cabo e a ferramenta de crimpagem em conjunto. Se qualquer elemento for alterado, o certificado deixa de cobrir essa combinação; é por isso que a ferramenta e a matriz aprovadas são importantes: elas fazem parte do sistema testado. Descrição da Wikipedia sobre crimpagem aborda os princípios gerais; a versão PV acrescenta requisitos de certificação e ambientais.
O que muda quando se adiciona solda
Analisando os riscos sutis, as mudanças mecânicas e as questões de conformidade em campo relacionadas à soldagem versus crimpagem.
A soldagem parece atraente pela mesma razão pela qual é arriscada: isso preenche lacunas. A solda derretida flui ao redor dos fios, e uma junta recém-soldada costuma apresentar menor resistência do que uma crimpagem. Essa leitura inicial esconde quatro problemas.
Absorção, danos causados pelo calor, resíduos de fluxo e concentração de tensão
A solda sobe por ação capilar entre os fios de um condutor trançado. A seção umedecida fica rígida; assim, a flexão e a vibração concentram a tensão na transição entre a parte rígida e a macia, logo à saída do revestimento, que é exatamente onde as falhas em campo se manifestam como fios rompidos.
1. Concentração da cepa
A tensão causada pela flexão e pela vibração concentra-se na transição entre as partes dura e macia, na parte externa do cano.
2. Danos ao isolamento térmico
O calor elevado da soldagem pode danificar o isolamento nos pontos de entrada dos cabos e recozer o cobre.
3. Corrosão por fluxo
Os resíduos de fluxo absorvem umidade com o passar do tempo, corroendo lentamente a junta interna.
4. Fluência por ciclos térmicos
A deformação das juntas sob ciclos térmicos pode criar vazios e aumentar a resistência.
O calor da soldagem também pode danificar o isolamento na entrada do cabo e recozer o cobre. Os resíduos de fluxo absorvem umidade e podem corroer a junta ao longo dos anos. A solda também sofre fluência sob ciclos térmicos: a junta se deforma lentamente, formam-se vazios e a resistência aumenta. Nenhum desses problemas é detectado em uma verificação rápida de resistência, e todos são difíceis de controlar em um telhado.
Certificação e Segurança IEC 62852 / UL 6703
Há também a questão da certificação. Uma junta soldada manualmente em um conector fotovoltaico projetado para crimpagem não está coberta pela certificação nos termos de IEC 62852 ou UL 6703, pois a qualificação foi realizada para o sistema de crimpagem. Pode funcionar por uma temporada, mas depois se tornar um ponto crítico sob ciclos térmicos.
Quando a soldagem é o método especificado
Nada disso significa que a soldagem seja sempre inadequada. Alguns terminais são projetados para soldagem, e alguns fabricantes permitem explicitamente a soldagem em seus contatos. O que faz a diferença é a ficha técnica, não a ferramenta na bancada. Se o desenho do terminal indicar a soldagem como uma forma de terminação aprovada, siga as instruções de soldagem do fabricante: temperatura, fluxo, tempo de permanência e limpeza. A soldagem controlada em fábrica, com parâmetros definidos, difere de uma junta soldada manualmente em campo, pois o processo é reproduzível e inspecionado.
O erro a ser evitado é adicionar solda a um terminal projetado para crimpagem “para maior segurança”. O material extra não reforça a junção. Ele altera o tipo de junção para o qual o terminal foi projetado, invalida a cobertura do certificado e gera os problemas de capilaridade e tensão mencionados acima. Se não houver uma ferramenta de crimpagem disponível, pare e providencie a ferramenta antes de prosseguir com a montagem.
Matriz de decisão: crimpagem x soldagem
A questão sobre conectores solares com crimpagem versus soldagem resume-se a sete fatores.
Matriz de decisão: crimpagem qualificada x junta soldada
| Fator | Crimpagem qualificada Recomendado | Junta soldada |
|---|---|---|
| Cobertura do certificado | Contato, cabo e ferramenta certificados em conjunto de acordo com a norma IEC 62852 / UL 6703 | Não há cobertura do certificado para conectores fotovoltaicos soldados manualmente |
| Resistência mecânica | Soldagem a frio estanque ao gás; comprovada em ciclos térmicos e vibração | A solda se desloca sob ciclos térmicos; formam-se vazios com o passar do tempo |
| Distribuição da deformação | O cilindro mantém os fios uniformemente distribuídos | A absorção da solda endurece o condutor; a tensão se concentra na transição |
| Repetibilidade | Ferramenta + matriz + curso total: o resultado é sempre o mesmo | Depende da habilidade do operador, da temperatura, do fluxo e do tempo de exposição |
| Inspeção | Altura da crimpagem, ensaio de tração, seção transversal, resistência | Apenas visual no campo |
| Melhor uso | Terminais fotovoltaicos com design para crimpagem (compatíveis com MC4, série PV4) | Terminais especificados pelo fabricante para soldagem; processos controlados em fábrica |
| Condições de campo | Chave de catraca com matriz correspondente | Não é um substituto certificado em circuitos de corrente contínua ao ar livre |
Ferramentas e controles de processo para produção e trabalho de campo
Para o trabalho de campo, a questão das ferramentas é simples: use a crimpadora de catraca aprovada pelo fabricante com a matriz adequada ao tamanho exato do cabo e complete todo o curso. A catraca impede que a ferramenta se abra até que o curso esteja completo, o que garante uma força consistente de crimpagem a crimpagem; se ela se abrir antes do tempo, a crimpagem fica incompleta por definição. As crimpadoras genéricas do tipo alicate não possuem localizador nem garantia de curso, de modo que o contato pode ficar descentrado e o cilindro pode se deformar de maneira irregular.
As linhas de produção oferecem controles que o trabalho de campo não consegue proporcionar: cabeçotes hidráulicos para condutores de grande porte, monitoramento da altura de crimpagem, inspeção do primeiro artigo e rastreabilidade desde o lote de contatos até a ferramenta e o operador. Nossa controle de qualidade A página mostra as verificações que realizamos nas linhas de produção; é justamente essa disciplina que faz com que os conjuntos de cabos crimpados em fábrica sejam uma opção de menor risco para grandes projetos.
Para os instaladores, a ferramenta faz parte do certificado. Uma ferramenta que “se adapta ao MC4” não é a mesma coisa que uma ferramenta aprovada para a sua família de contatos. Ao comprar conectores, solicite ao mesmo tempo a especificação da ferramenta de crimpagem recomendada; nós a incluímos na ficha técnica.
Como validar: altura da crimpagem, força de tração, corte e resistência
Uma boa crimpagem é verificável, e é justamente nessa verificação que a crimpagem supera a soldagem na prática.
Altura da crimpagem é a dimensão transversal do cilindro comprimido após a crimpagem. A ficha técnica indica um intervalo aceitável; abaixo desse intervalo, o cilindro fica excessivamente comprimido e os fios podem ser danificados; acima dele, a junção fica frouxa e a resistência é alta. A verificação com um paquímetro leva apenas alguns segundos.
Força de tração Essa é a prova mecânica. Puxe o cabo contra o contato com a força exatamente especificada na ficha técnica do contato e do cabo; o contato não deve se mover. Não existe um valor universal, portanto, não utilize um valor de memória.

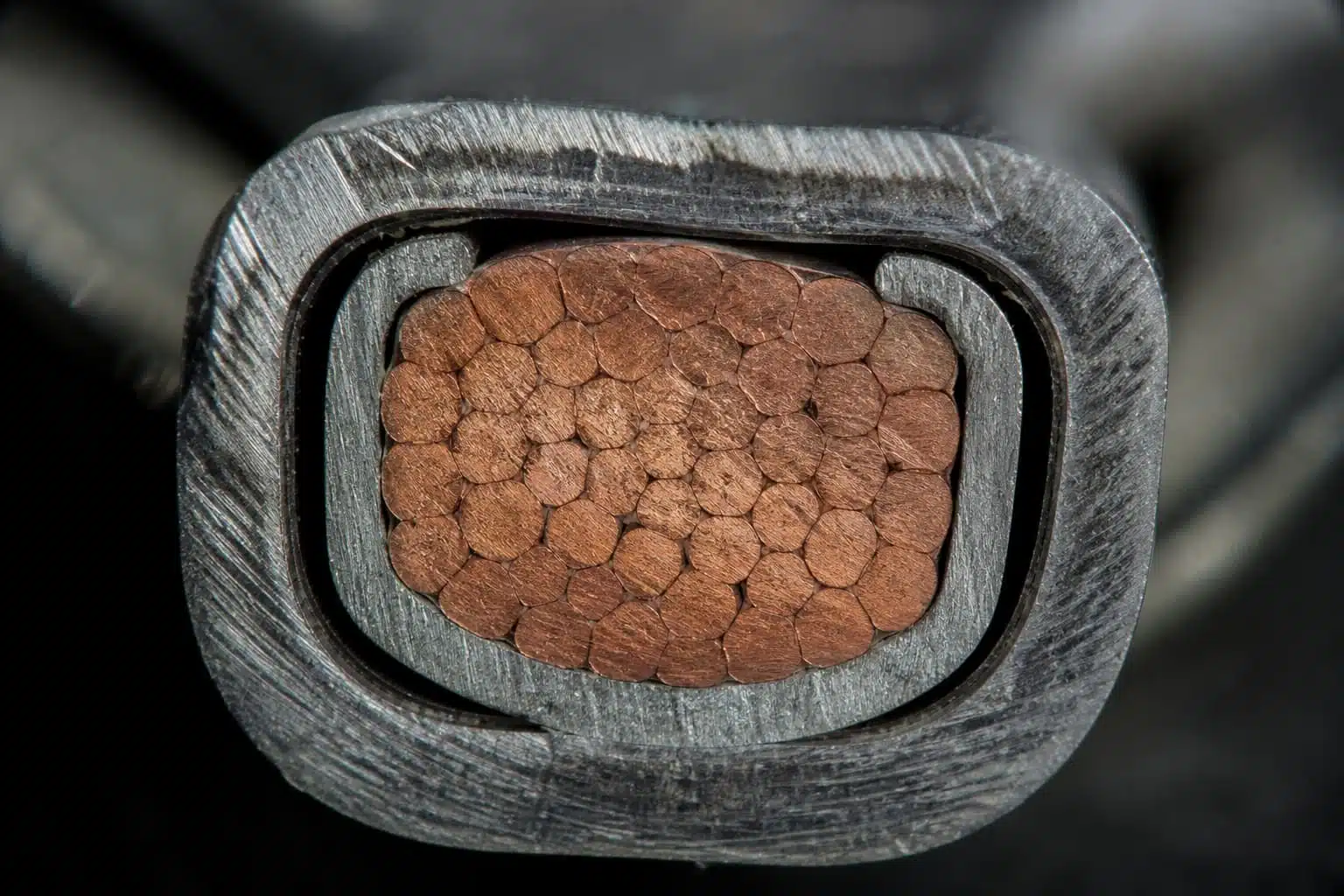

Corte transversal A verificação em laboratório consiste no seguinte: cortar a crimpagem, polir e inspecionar sob ampliação. Isso permite identificar compressão dos fios, vazios e se o cilindro atingiu o fundo do condutor. A medição da resistência de contato em miliohms confirma o aspecto elétrico. Essas são ferramentas de qualificação e inspeção de recebimento, não rotinas de campo.
Para uma crimpagem realizada em campo, o mínimo exigido é uma inspeção visual acompanhada de um teste de tração, com registro da ferramenta, da matriz e do operador. O procedimento passo a passo para a crimpagem e a lista de erros comuns estão em nosso guia sobre como crimpar conectores MC4 ; a seção de verificação ali corresponde a esta aqui.
Modos comuns de falha e ações corretivas
Modos de falha: causa, consequência, correção
| Modo de falha | Causa | Consequência | Correção |
|---|---|---|---|
| A solda penetrando no condutor | Soldagem de um terminal projetado para crimpagem | Condutor reforçado, fadiga dos fios na borda do cilindro | Utilize o terminal de crimpagem homologado; substitua um terminal soldado |
| Deslocamento da solda e vazios | Ciclos térmicos ao longo do tempo | Ponto de destaque, resistência crescente | Substitua por uma junta crimpada |
| Crimpagem excessiva | Matriz incorreta ou força excessiva | Cano rachado, fios danificados | Verifique se a matriz está de acordo com a ficha técnica; apenas um curso completo |
| Crimpagem insuficiente | Ferramenta incorreta ou curso parcial | Alta resistência, superaquecimento | Aperte até a liberação total; faça um teste de tração em cada crimpagem |
| Resíduo de fluxo deixado na junta | Soldagem sem limpeza | Corrosão, absorção de umidade | Siga as instruções de terminação especificadas; não solde, a menos que seja permitido |
| Danos no isolamento na entrada do cabo | Calor durante a soldagem | Redução da rigidez dielétrica | Inspecione e substitua o cabo danificado |
Está definindo os conectores para um projeto?
Solicite as especificações do terminal, do cabo e da ferramenta de crimpagem recomendada em conjunto, para que o método de terminação seja definido na ficha técnica, e não no telhado. Envie a tensão do seu sistema, o tamanho do cabo, o tipo de conector e a quantidade, e responderemos com um orçamento e uma ficha técnica correspondente em até um dia útil.
Solicite as especificações do terminal e da ferramenta de crimpagem
Conteúdo técnico revisado
Revisado por Ryan
Perguntas frequentes
É possível soldar um pino MC4?
Somente se a ficha técnica do terminal e as instruções de montagem permitirem explicitamente. A maioria dos contatos de crimpagem compatíveis com MC4 é projetada para crimpagem: a geometria do cilindro, o revestimento e a certificação são baseados em uma crimpagem qualificada realizada com uma ferramenta específica. A aplicação de solda nesse tipo de contato invalida a cobertura da certificação e pode penetrar no cabo. Verifique primeiro a ficha técnica; se ela indicar apenas crimpagem, utilize a ferramenta de crimpagem aprovada.
A crimpagem elétrica é melhor do que a soldagem?
No caso de um terminal projetado para crimpagem, sim. Uma crimpagem bem executada cria uma junta metal a metal estanque ao gás, com baixa resistência de contato previsível, e o contato, o cabo e a ferramenta são certificados em conjunto de acordo com as normas IEC 62852 ou UL 6703. Uma boa junta soldada também pode apresentar baixa resistência inicialmente, mas isso depende da habilidade do operador, pode causar a penetração do chumbo no cabo trançado e sofrer deformação gradual sob ciclos térmicos.
O que acontece se a solda penetrar no cabo fotovoltaico?
A solda flui por ação capilar entre os fios de um condutor trançado. A seção molhada fica rígida; assim, a flexão e a vibração concentram a tensão na transição entre a parte rígida e a macia, logo após o conector. A solução está na prevenção: não solde terminais fotovoltaicos projetados para crimpagem.
Como faço para verificar a crimpagem de um conector solar?
Realize quatro verificações: inspeção visual, comparação da altura da crimpagem com a janela da ficha técnica, teste de tração com a força especificada e inspeção de qualificação, incluindo micrografia da seção transversal e medição da resistência de contato. Registre a ferramenta, a matriz, o operador e o resultado para cada crimpagem em campo.
